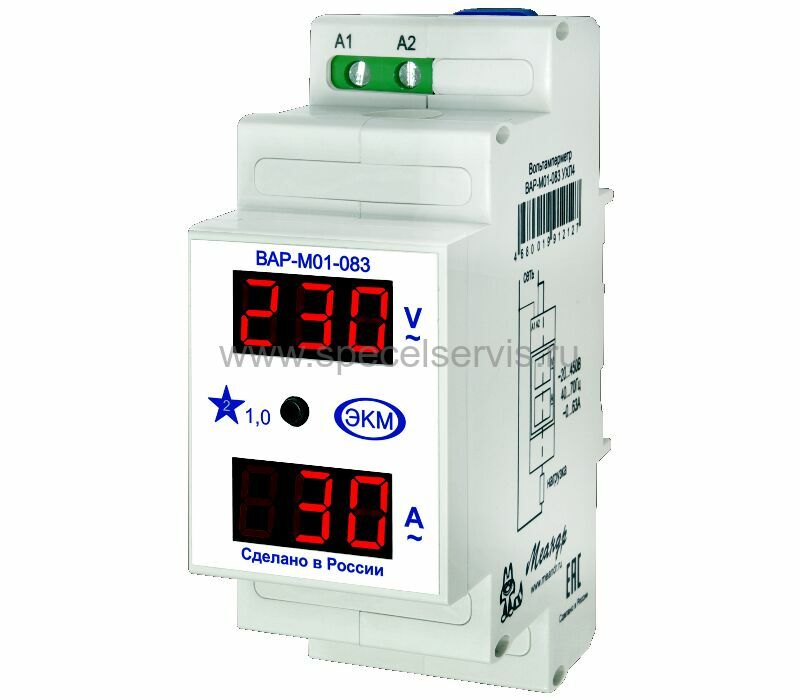

ВАР-М01-083 AC20-450В 400Гц УХЛ4

Особенности:

• Измерение среднеквадратичных значений напряжений и токов (True RMS)
• Измерение мощности
• Питание от контролируемого напряжения
• Измерение напряжения - АС20...450 В
• Рабочий диапазон частот - от 45 до 70 Гц, 400 Гц
• Бесконтактное измерение тока - 0,5...63 А
• Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда
• Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда
• Корпус шириной 2 модуля (35 мм)

 НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА:

 Цифровой вольтамперметр ВАР-М01-083 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля, периодической поверке не подлежит.

 КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА:

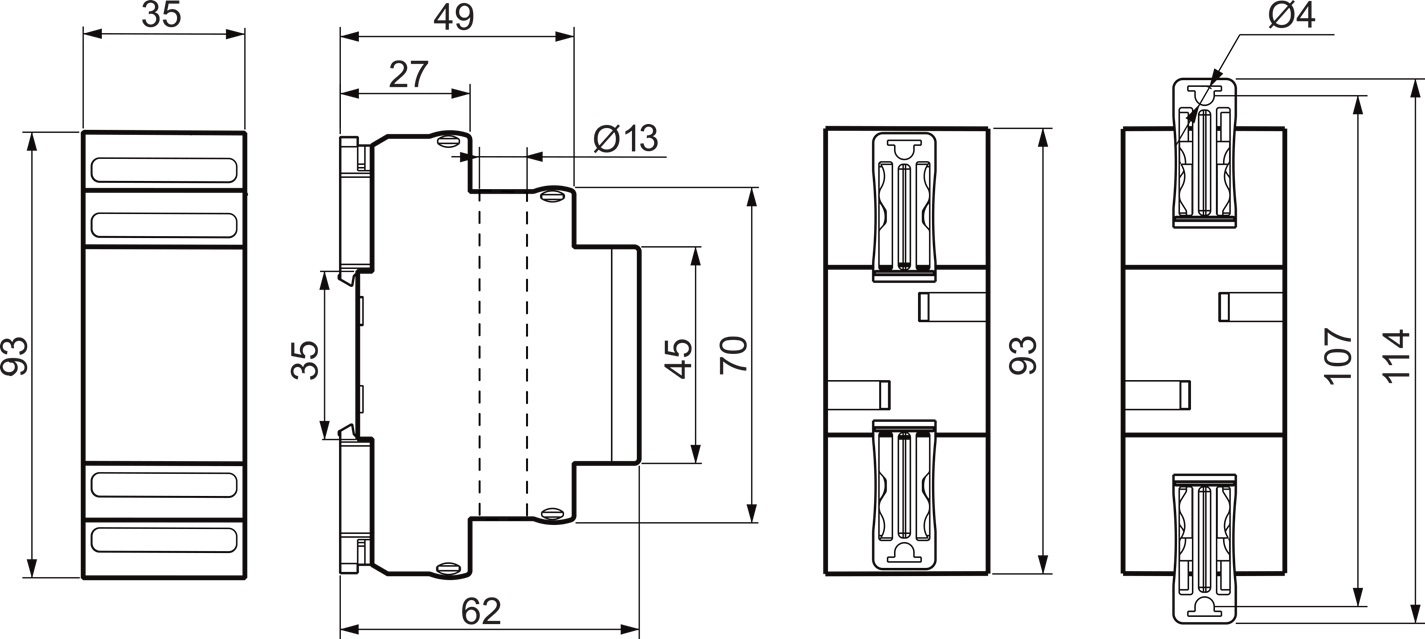

 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости. Возможно крепление прибора на ровную поверхность винтами (шурупами).

 РАБОТА ВОЛЬТАМПЕРМЕТРА:

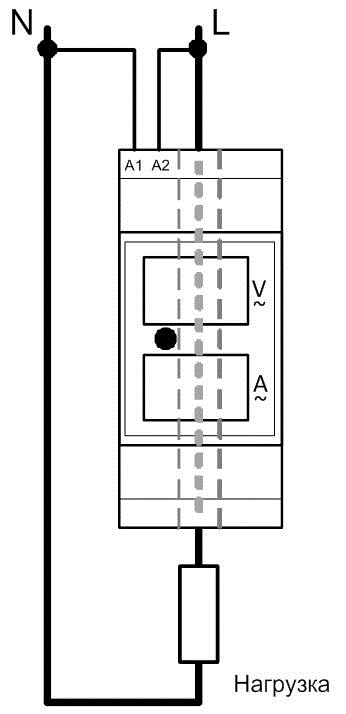

 Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе (сверху вниз или снизу вверх не имеет значения) . Схема подключения изображена на рисунке ниже и на корпусе прибора.

 Использование кнопки для просмотра дополнительной информации:

 1-е нажатие - U_max с момента последнего сброса

 2-е нажатие - U_min с момента последнего сброса

 3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса

 Удержание кнопки в течении 5 секунд - сброс.

  По двойному клику кнопкой - индикация потребляемой мощности.

 По повторному двойному клику кнопкой - индикация напряжения и тока.

 ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1 КВт).
