ВАР-М02-10 АС20-450В УХЛ4
Наведите на картинку для увеличения
ВАР-М02-10 АС20-450В УХЛ4 – Описание
Амперметр/Вольтметр ВАР-М02-10 щитовой
- Измерение среднеквадратичных значений напряжений и токов
- Питание от контролируемого напряжения
- Измерение напряжения - АС20...450 В
- Рабочий диапазон частот - от 45 до 65 Гц
- Бесконтактное измерение тока 3...30А
- Контактное измерения тока (0,1...1,0А, 0,5…5,0А)
- Возможность подключения внешнего трансформатора тока до 1000А
НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
Цифровой промышленный вольтамперметр ВАР-М02-10 (далее вольтамперметр) предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.
КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА

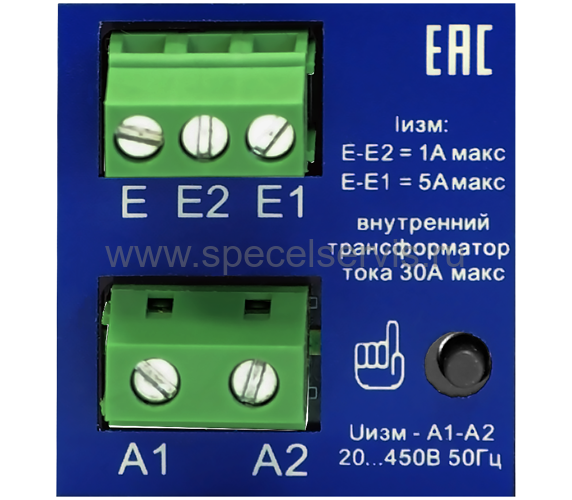

Вольтамперметр выпускается выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Вольтамперметр монтируется в щит. Крепление осуществляется с помощью передвижных пластмассовых зажимов. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, на задней панели расположены клеммы и кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.
РАБОТА ВОЛЬТАМПЕРМЕТРА
Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется контактным и бесконтактным способами. Бесконтактным способом с помощью встроенного или внешнего трансформатора тока.

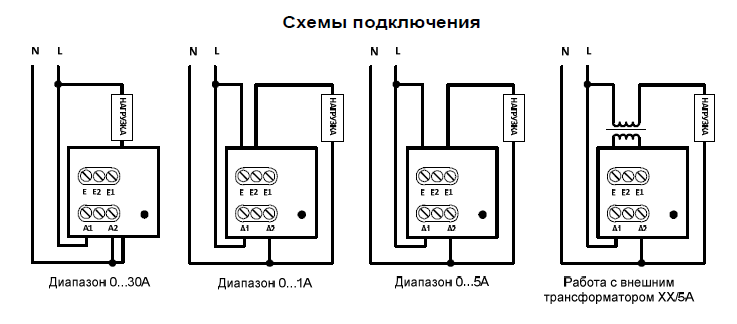

Для измерения тока в диапазоне от 0 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 1А.
Для измерения тока в диапазоне от 0 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 5А (установлено по умолчанию).
Для измерения тока в диапазоне от 0 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 30А.
Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. Цепь с измеряемым током необходимо пропустить сквозь отверстие во внешнем трансформаторе тока, контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый коэффициент трансформации (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый коэффициент).
При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе.
Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - ?U с момента последнего сброса
4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.
|
Параметр
|
Ед.изм.
|
ВАР-М02-10
|
|
Диапазон измеряемого напряжения
|
В
|
AC20...450
|
|
Частота измеряемого напряжения и тока
|
Гц
|
45...65, 400*
|
|
Диапазон измеряемого тока, встроенный трансформатор тока AC
|
А
|
0,1...1,0 (Е-Е2); 0,5...5,0 (Е-Е1); 3...30,0 (через отверстие)
|
|
Диапазон измеряемого тока, внешний трансформатор тока
|
А
|
5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 999 (E-E1)
|
|
Основная погрешность измерений напряжения
|
%
|
1±1 единица младшего разряда
|
|
Основная погрешность измерений тока
|
%
|
2±1 единица младшего разряда
|
|
Потребляемая мощность, не более
|
Вт
|
1,5
|
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
|
Диапазон рабочих температур
|
0C
|
-25…+55
|
|
Температура хранения
|
0C
|
-40...+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ А1-А2)
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
|
УХЛ4
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|
Относительная влажность воздуха
|
%
|
до 80 при 250C
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
непрерывный
|

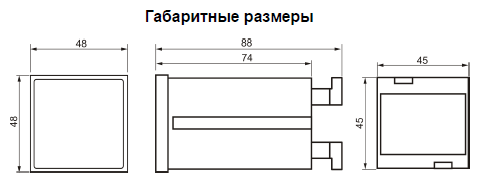

| Габаритные размеры | мм | 48х48х88 |
|
Масса
|
кг
|
0,11
|
|
Средний срок службы, не менее
|
лет
|
8
|
|
Средняя наработка на отказ, не менее
|
ч
|
50000
|
