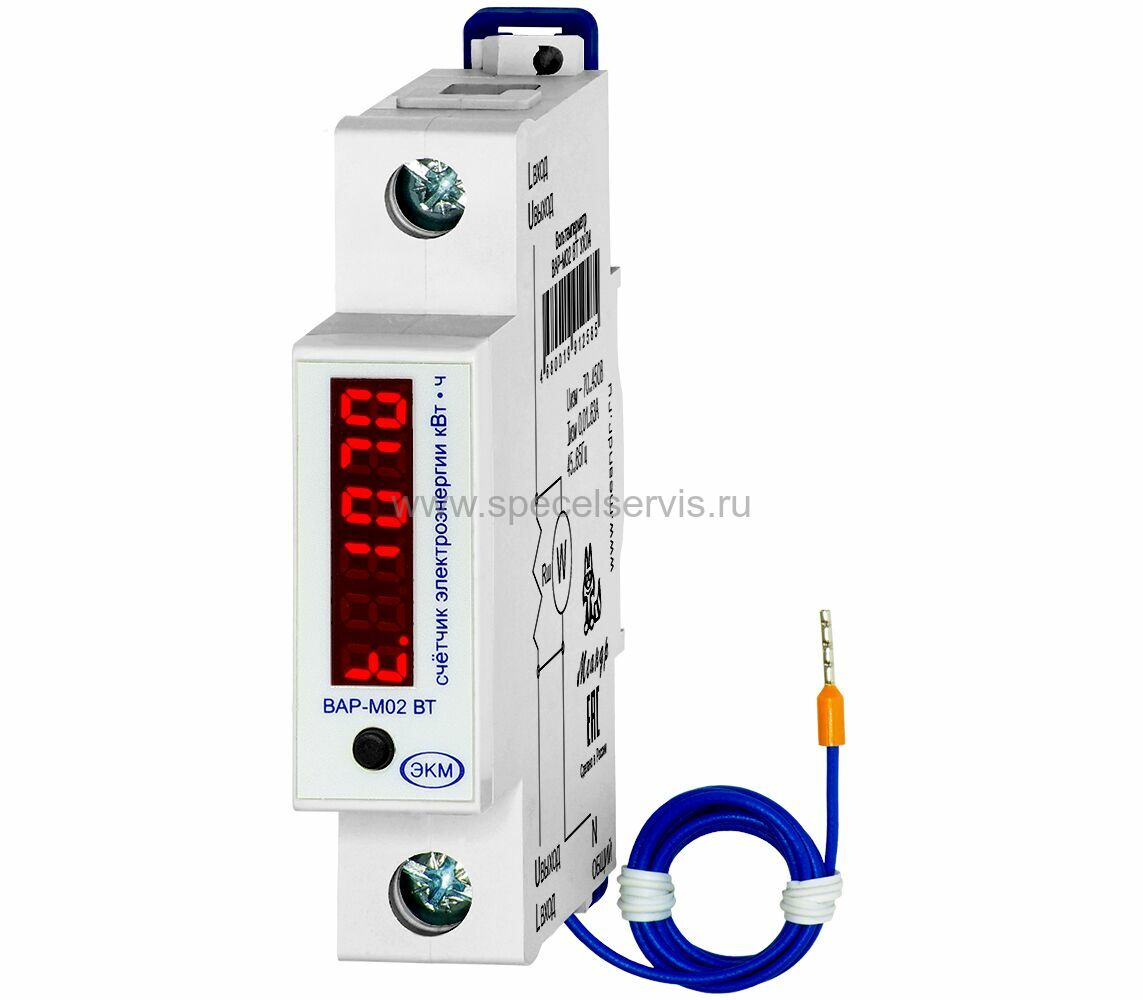

ВАР-М02 ВТ УХЛ4

 НАЗНАЧЕНИЕ:

Комбинированный цифровой промышленный вольтамперметр ВАР-М02 ВТ предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока и технологического учёта потреблѐнной электроэнергии, как в промышленности, так и в бытовом секторе. Он может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. В том числе является средством технологического контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ:

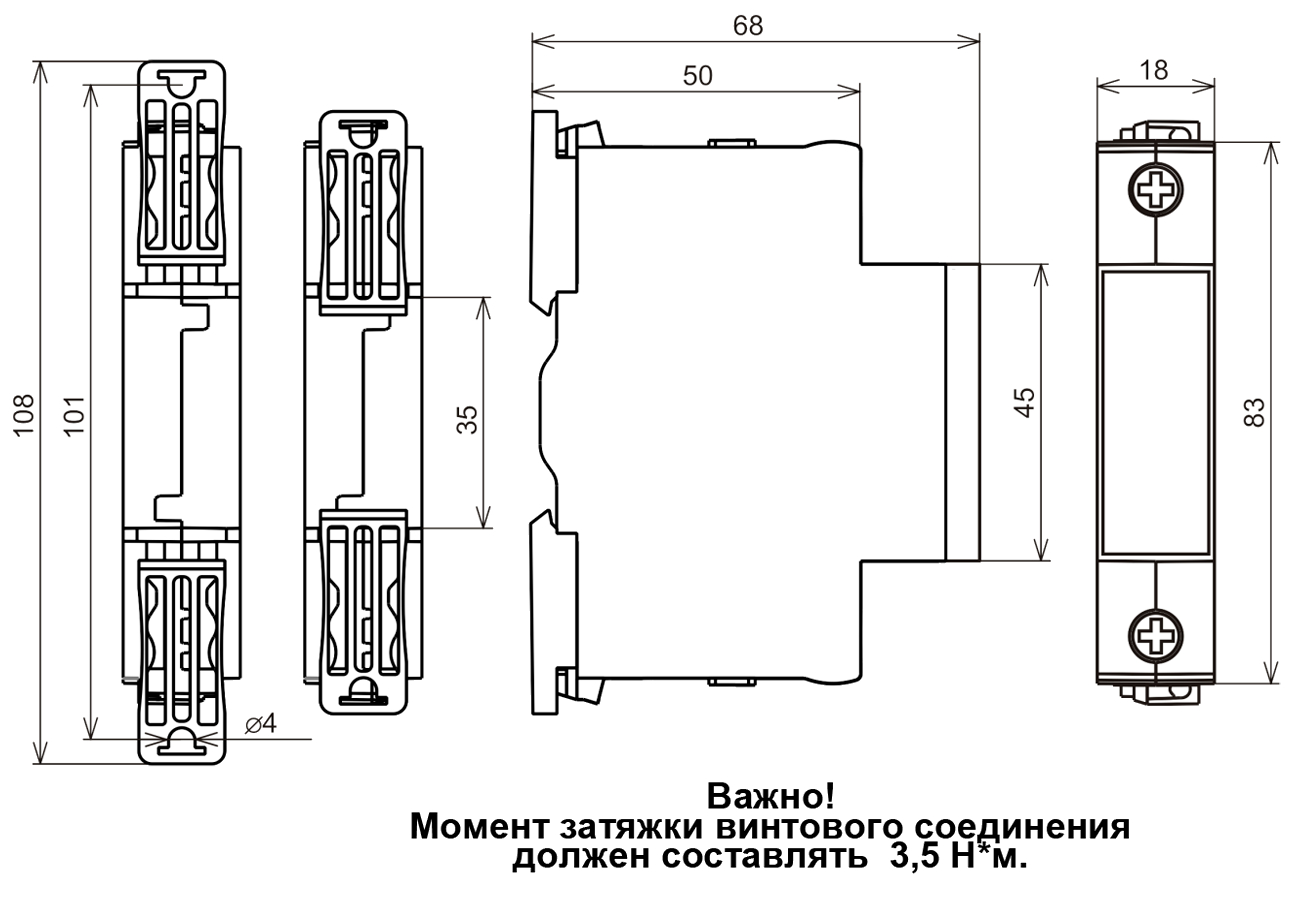

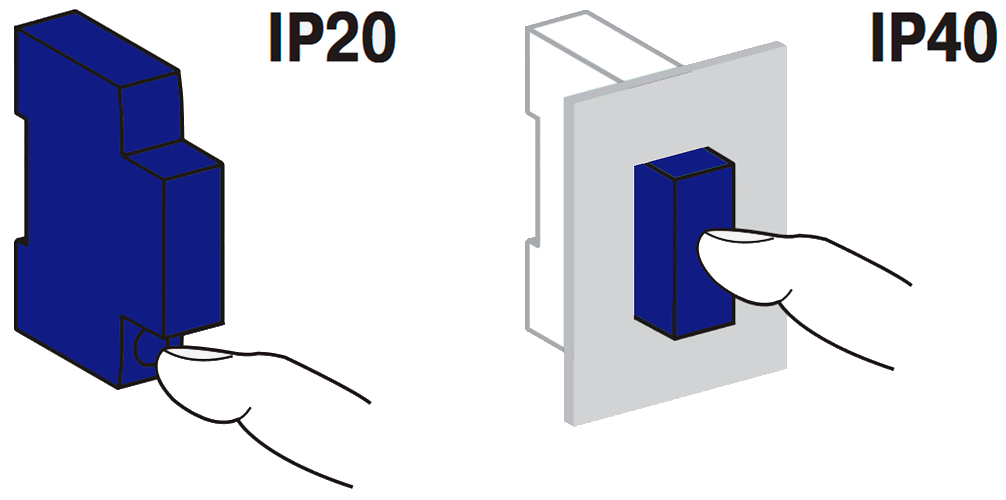

 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25 мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 100 см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровой индикатор отображает величину подсчитанной потреблѐнной электроэнергии, кнопка управления. Габаритные размеры приведены на рисунке.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:
 Высота над уровнем моря до 2000 м. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающим работу, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки устройства должно быть защищено от попаданий брызг воды, масел, эмульсий. Вибрация мест крепления устройства с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Устройство устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности устройства не допускается.

РАБОТА ВОЛЬТМЕТРА:
 Вольтамперметр не требует оперативного питания и подключается непосредственно к измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). При работе Устройство осуществляет непрерывный контроль сетевого напряжения, тока, значения мощности и подсчѐт потреблѐнной электроэнергии за период времени с момента сброса. При работе Устройство осуществляет запись в энергонезависимую память значений максимального и минимального напряжения сети, максимального значения тока и максимальной мощности потреблѐнной нагрузкой. Схема подключения изображена на рисунке ниже и корпусе прибора. Алгоритм управления устройством приведен на рисунке ниже. Технические характеристики устройства приведены в таблице.
