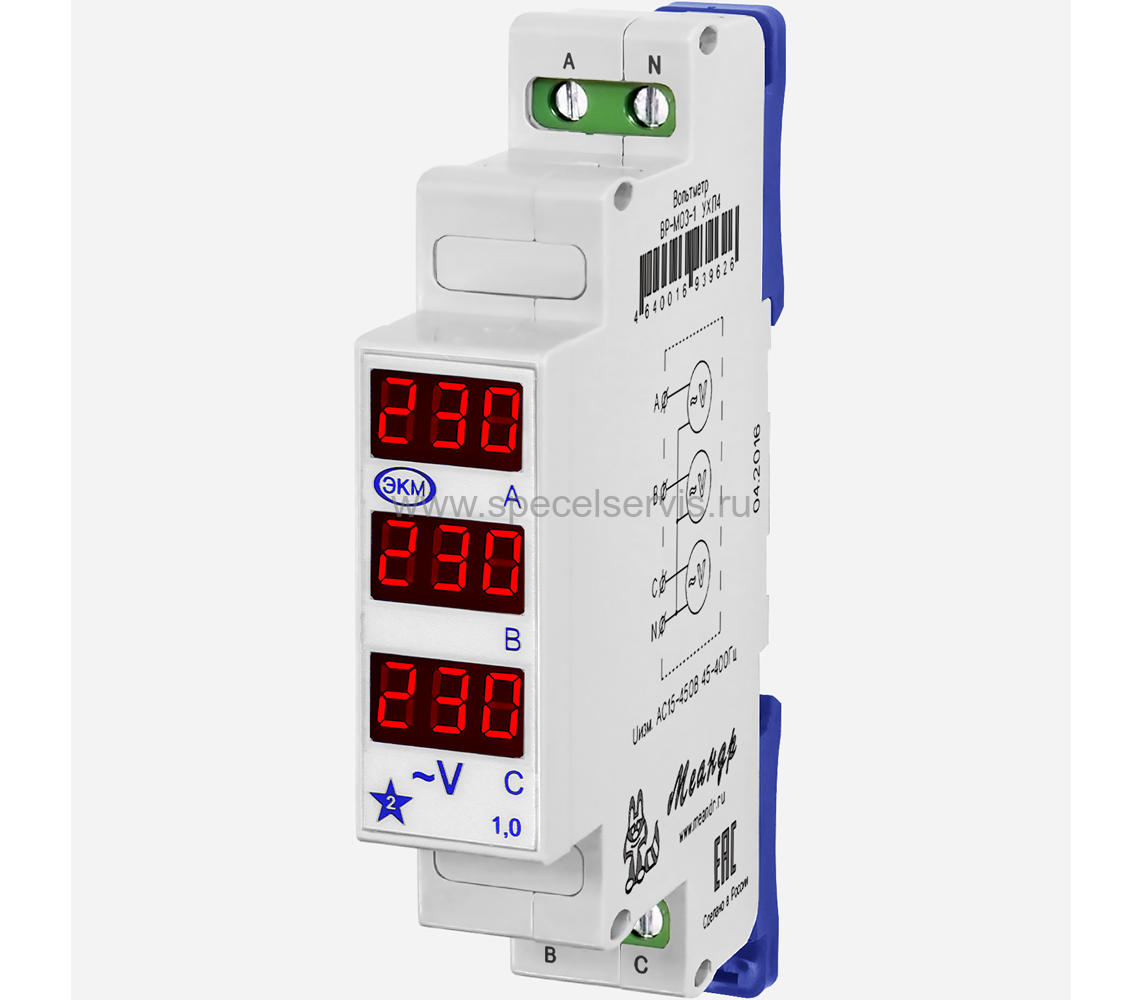

ВР-М03-1 АС20-450В УХЛ2

Вольтметр ВР-М03 АС20-450В УХЛ2

Трехфазный вольтметр ВР-М03 - это 3 независимых вольтметра в одном корпусе. Можно измерять не только фазные, но и линейные напряжения. Также можно измерять напряжения трёх независимых источников напряжения.

Цифровой вольтметр ВР-М03 АС20-450В УХЛ2 предназначен для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Вольтметр может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основных или дополнительных индикаторов на передвижных и стационарных объектах. Являются средством контроля. Периодической поверке не подлежит.

Основные особенности ВР-М03 АС20-450В УХЛ2:

• Питание от контролируемого напряжения
• Широкий диапазон измерения напряжения - АС15 - 450В
• Диапазон частот - от 45 до 70Гц
• Класс точности 1,0
• Индикация пониженного/повышенного напряжения на входе
• Корпус шириной 18мм

Конструкция вольтметра ВР-М03 АС20-450В УХЛ2:

Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены трёх разрядные семисегментные индикаторы красного цвета отображающие величину напряжения питания в каждой фазе.

Работа вольтметра ВР-М03 АС20-450В УХЛ2:

Вольтметр не требуют оперативного питания и подключаются непосредственно в измеряемую цепь. Для контроля напряжения в однофазных сетях подключение любого входа производится без учёта расположения фазного и нулевого проводников. Для контроля линейных напряжений в трёхфазных сетях нулевую шину следует подключить к каждому входу вольтметра. Для контроля фазных напряжений подключение каждого входа вольтметра производится между фазами.

Если в процессе работы напряжение в любой измеряемой линии падает до значения менее 15В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с. Если в процессе работы напряжение в любой измеряемой линии превышает значение 450В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с.

Вольтметр ВР-М03-1 имеет общий ноль и используется только для измерения трёхфазного фазного напряжения.
