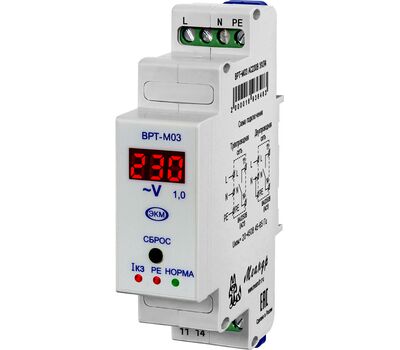

ВРТ-М03 АС230В УХЛ4

НАЗНАЧЕНИЕ:

Цифровой одномодульный вольтметр прямого включения ВРТ-М03, совмещённый с измерителем тока короткого замыкания и сопротивления цепи фаза-ноль и контролем состояния защитного провода РЕ, предназначен для постоянного мониторинга напряжения сети. Кроме постоянного мониторинга напряжения сети, прибор позволяет оценить способность срабатывания установленных автоматических выключателей (правильность выбора их номинала) на вводе в дом или квартиру при коротком замыкании, т.е. хватит ему тока КЗ для мгновенного срабатывания или нет. Все имеющиеся сегодня приборы защиты от обрыва нуля реагируют только на перекос фазных напряжений, возникающий при не симметричных нагрузках на фазы при обрыве нуля. При обрыве нуля и при симметричных нагрузках на фазы (электродвигатели и пр.) они не срабатывают. Основная задача данного прибора - постоянная проверка соответствия состояния электрической сети и сравнение с установленным автоматом защиты, это гарантирует мгновенное срабатывание установленного автомата при коротком замыкании. Является средством контроля. Периодической поверке не подлежит.

ВНИМАНИЕ: Устанавливать прибор ТОЛЬКО до УЗО!

КОНСТРУКЦИЯ:

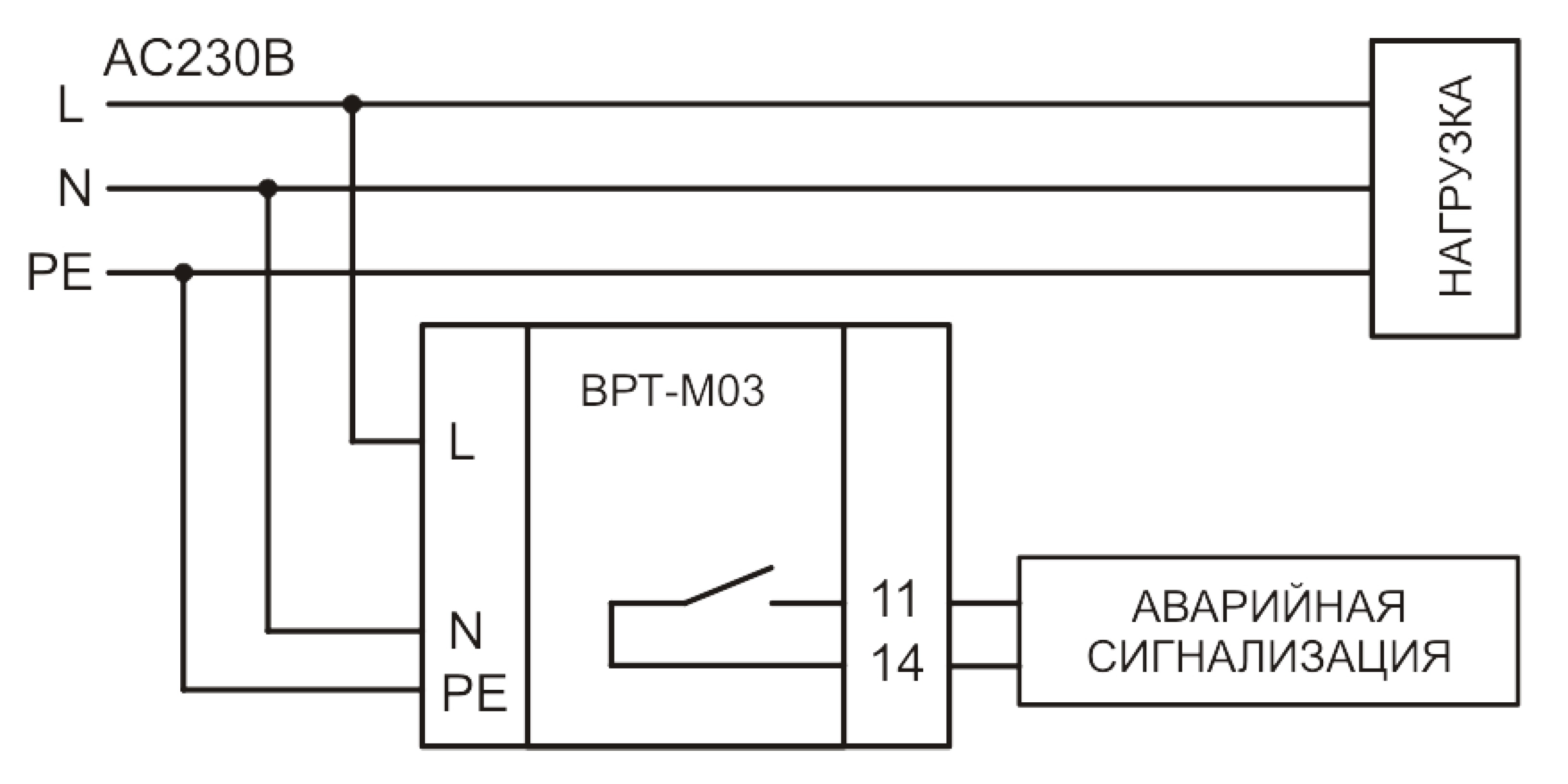

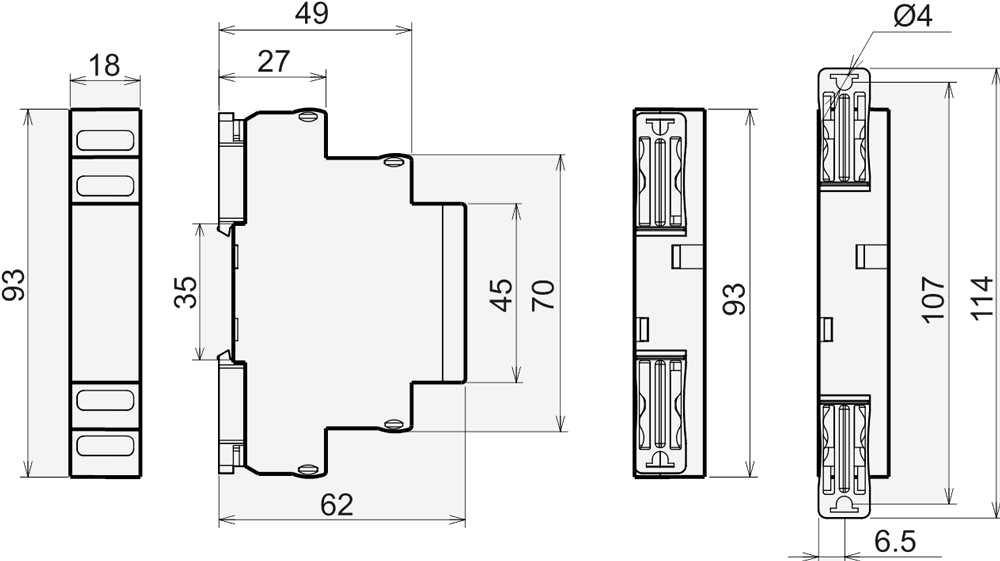

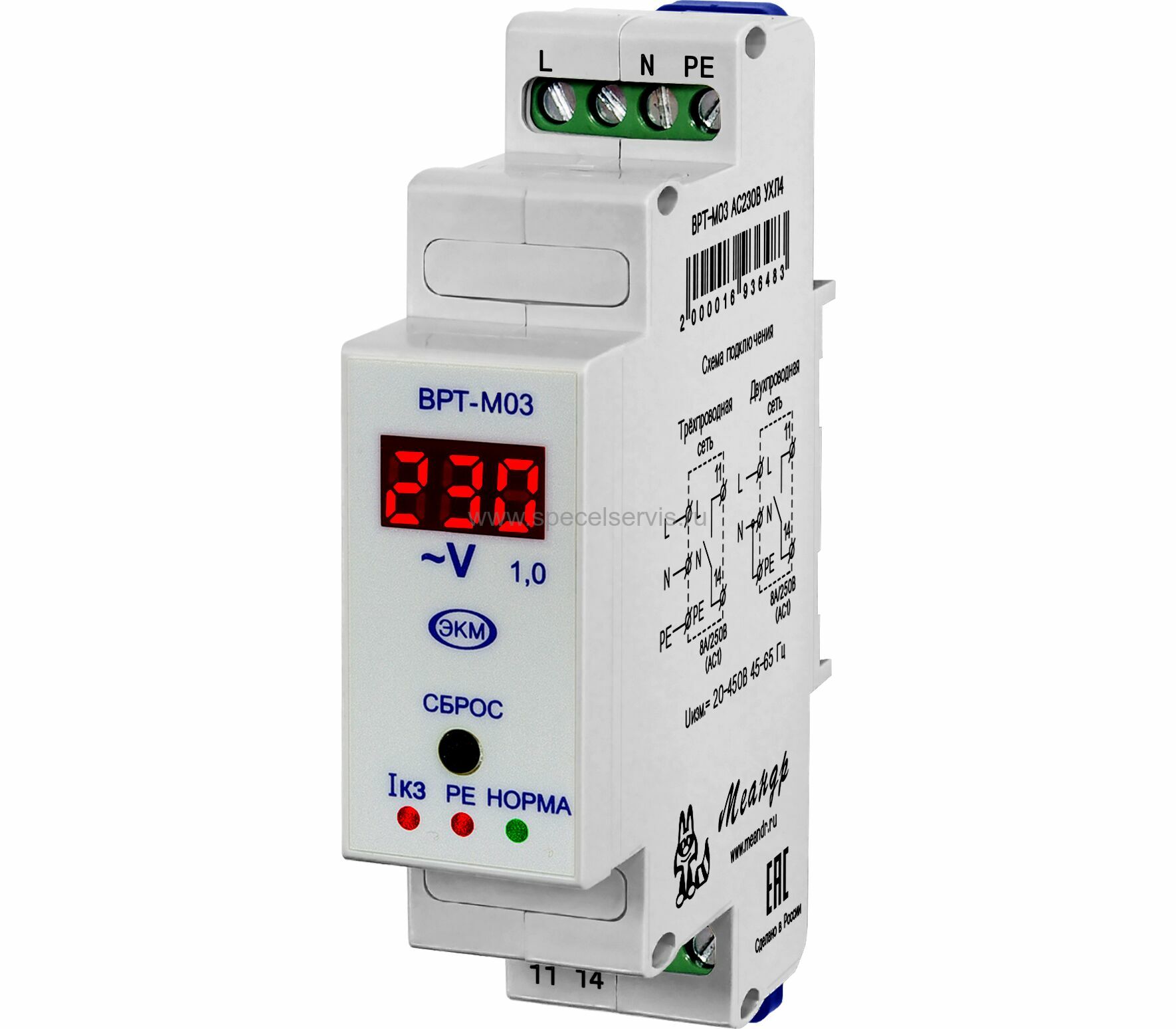

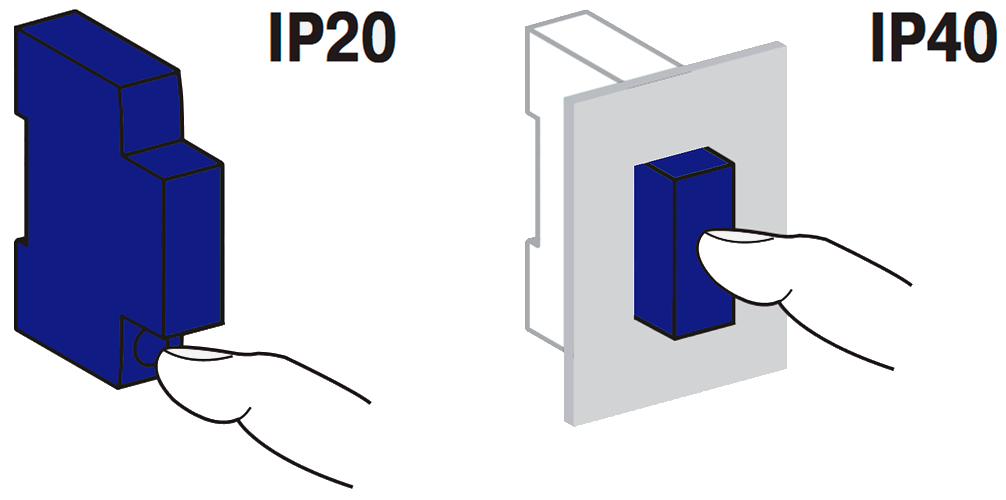

Вольтметры выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели приборов  расположен цифровой индикатор отображающий величину напряжения питания и кнопка считывания информации и сигнала аварии.

ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается.

РАБОТА:
При включении прибор ВРТ-М03 показывает текущее напряжение сети. Через 1 минуту после включения производится автоматическое измерение тока КЗ и сравнение с запрограммированным значением автоматического выключателя. Если измеренное значение меньше допустимого (достаточного для мгновенного срабатывания) - включается звуковой сигнал и загорается светодиод "КЗ". Выключить звуковой сигнал можно нажатием кнопки, светодиод будет гореть до устранения неисправности. Автоматическое измерение тока КЗ производится каждые 24 часа. Запуск измерения тока КЗ вручную возможен не ранее 30 секунд после предыдущего измерения.
Просмотр параметров:
1-е нажатие - индикация максимального напряжения с момента последнего сброса.
2-е нажатие - индикация минимального напряжения с момента последнего сброса.
3-е нажатие - индикация количества включений (пропаданий сетевого напряжения) с момента последнего сброса.
4-е нажатие - индикация усреднённого тока КЗ с момента последнего сброса (сопровождается миганием светодиода "КЗ").
5-е нажатие - индикация запрограммированного значения тока и характеристики автомата защиты.
6-е нажатие - напряжение PE (сопровождается миганием светодиода "РЕ"). При напряжении PE более 50В - индикация Err. Если при работе выбран режим PE0, то будут прочерки.
7-е нажатие - возврат в начало (режим индикации напряжения)
Без нажатия кнопки через 10 с выход в режим индикации напряжения.
Программирование прибора:
Длительное нажатие кнопки (5 секунд) - сброс всей накопленной информации.
Задание порога срабатывания защиты осуществляется кнопкой. Удерживать кнопку 10с. На 5-й секунде произойдёт сброс накопленной информации. На 10-й - появится установленное значение автомата (по умолчанию С16).
Последующими нажатиями (см таблицу ниже), установить и двойным кликом выбрать характеристику (B, C или D), затем одинарными кликами установить и двойным кликом выбрать ток автомата (через 10 секунд запоминание и выход в рабочий режим). Следующее нажатие кнопки переключит в режим задания контроля "РЕ". РЕ0 - контроль отключён (для работы прибора в двухпроводных сетях без провода РЕ). РЕ1 - контроль включён.
 Выбранный режим работы будет сохранен в памяти микроконтроллера и вольтметр переключится в рабочий режим автоматически.При токе КЗ больше 999А - циклический вывод бегущей строкой. Прибор ВРТ-М03 фиксирует в реальном времени изменение тока короткого замыкания в цепи фаза-ноль (при обрыве нуля оно резко возрастает) и в случае его повышения сигнализирует об этом. Прибор программируется пользователем на конкретный тип автомата защиты (от 10 до 100А, характеристики B, C или D, заводская настройка - С16). Периодически проверяет ток КЗ, сравнивает с допустимым током для данного автомата, с учётом его характеристики (B, C или D) т.е. кратности тока срабатывания (примерно на 20% больше максимального тока). При недостаточности тока КЗ для мгновенного срабатывания - выдаёт звуковой и световой сигнал (мигание красного светодиода "авария КЗ") до восстановления цепи (устранения неисправности) или перепрограммирования на меньший ток автомата. По нажатию кнопки на перед ней панели показывает измеренный ток КЗ в сети и сопротивление цепи фаза-ноль, максимальное, минимальное зафиксированное напряжение и количество пропаданий сетевого напряжения. Также ВРТ-М03 проверяет целостность защитного провода РЕ. При появлении на нём напряжения или его обрыве - срабатывает звуковая и световая (горит красный светодиод "авария РЕ") сигнализация. Применение этого прибора позволит вовремя обнаружить неисправность электропроводки и, тем самым, снизит вероятность возникновения пожара при коротком замыкании в сети, а также снизит вероятность поражения человека электрическим током при появлении напряжения на корпусе оборудования при аварии защитного проводника РЕ.
ВНИМАНИЕ: Сохранения параметров не происходит при просмотре событий.
