BAV99 – Описание
Высокочастотная переключающая диодная сборка, состоящая из двух независимых переключающих диодов с общим анодом и отдельными катодами.
Ключевые особенности:
- Возможность высокочастотного переключения
- Низкое прямое падение напряжения
- Быстрое время обратного восстановления
- Высокая способность к импульсному току

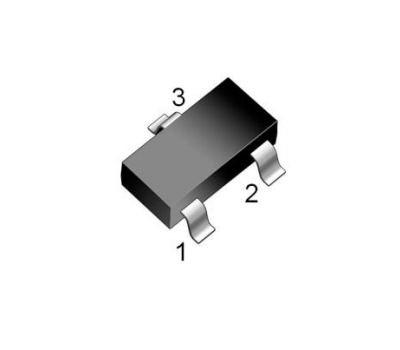

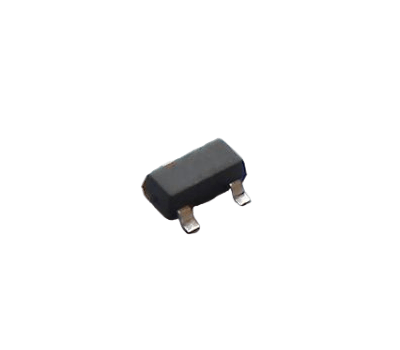

- Компактный корпус SOT23
Применение:
- Высокочастотные источники питания
- Преобразователи DC-DC
- Телекоммуникационное оборудование
- Периферийные устройства компьютеров
- Аудио- и видеооборудование
Еще
BAV99 – Прикрепленные файлы
BAV99 (DOC015628622.pdf, 312 Kb) [Скачать]
BAV99 – Характеристики
Технические характеристики:
- Максимальное повторяющееся пиковое обратное
напряжение (VRRM): 70 В
- Максимальное эффективное напряжение (VRMS): 50 В
- Максимальное постоянное обратное напряжение
(VR): 70 В
- Максимальный средний прямой ток (IF(AV)): 200 мА
- Максимальный пиковый прямой ток импульса
(IFSM): 1 А
- Прямое падение напряжения (VF): 1,25 В
(типичное)
- Время обратного восстановления (trr): 5 нс
(типичное)
- Диапазон рабочих температур: -55…150°C
- Диапазон температур хранения: -55…150°C
- Корпус: SOT23 (поверхностный монтаж)
- Масса: 0,05 г
