ER1M-TP

ER1M‑TP — супербыстродействующий выпрямительный диод в SMD‑исполнении. Отличается высоким максимальным обратным напряжением (1000 В), средним выпрямленным током 1,0 А и малым временем обратного восстановления (75 нс). Предназначен для применения в силовых высокочастотных цепях, где важны надёжность и устойчивость к высоким напряжениям.

Область применения:

·       Импульсные источники питания (AC/DC и DC/DC‑преобразователи);

·       Высоковольтные выпрямительные схемы;

·       Корректоры коэффициента мощности (PFC);

·       Промышленные преобразователи энергии;

·       Блоки питания телекоммуникационного и серверного оборудования;

·       Схемы с высокими импульсными перенапряжениями;

·       Устройства, требующие сочетания высокой скорости переключения и высокого обратного напряжения.

Особенности:

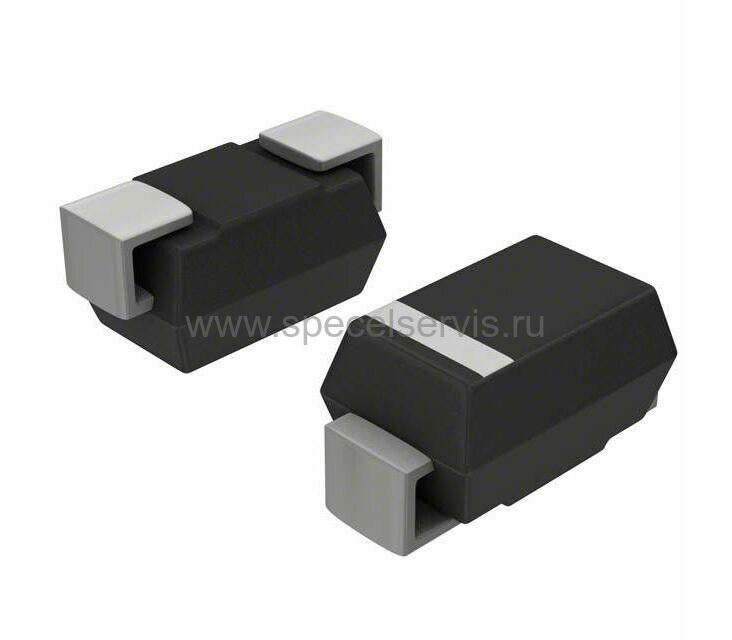

·       Корпус DO‑214AA (SMB) для поверхностного монтажа;

·       Быстрое восстановление (trr=75 нс);

·       Высокое обратное напряжение (1000 В);

·       Умеренное прямое падение напряжения (1,1 В при 1 А);

·       Высокая стойкость к импульсным перегрузкам (IFSM=30 А);

·       Низкий ток утечки (5 мкА при максимальном обратном напряжении);

·       Соответствие стандартам Lead‑Free и RoHS (без свинца);

·       Широкий диапазон рабочих температур (от −55 °C до +150 °C);

·       Компактная конструкция, подходящая для плотной компоновки плат.
