КТ972А

Транзистор биполярный КТ972А

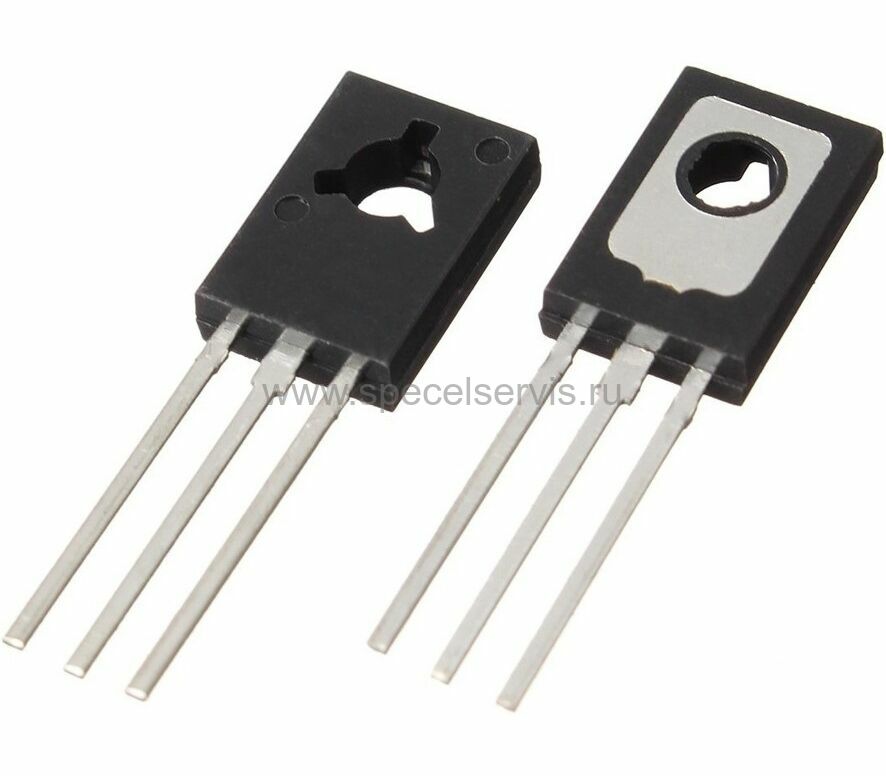

Устройства кремниевые эпитаксиально-планарные усилительные, высокочастотные. Выпускаются в пластмассовом корпусе с жёсткими выводами. Предназначены для применения в выходных каскадах систем автоматики аппаратуры общего назначения. Маркируются цифро-буквенным кодом на корпусе транзистора.

Основные характеристики:

• Структура - npn darlington
• Максимальное напряжение к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо max) - 60В
• Максимальное напряжение к-э при заданном токе к и разомкнутой цепи б.(Uкэо max) - 60В
• Максимально допустимый ток к (Iк max) - 4А
• Статический коэффициент передачи тока h21э - 750мин
• Граничная частота коэффициента передачи тока fгр. - 200МГц
• Максимальная рассеиваемая мощность - 8Вт

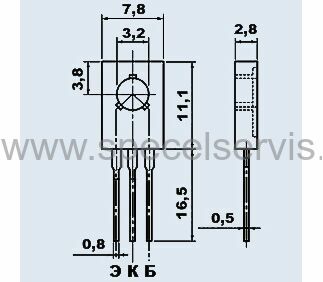

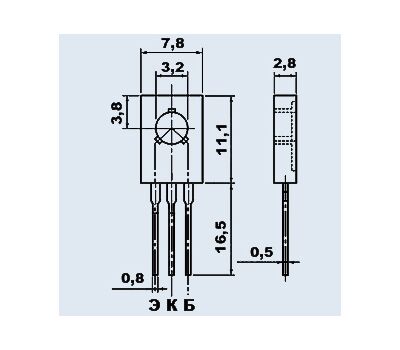

• Корпус - кт-27-2(то-126)
• Вес - 1г
• Климатическое исполнение - «УХЛ2.1» по ГОСТ 15150-69
• Категория качества - «ОТК»
• Минимальный срок сохраняемости - не менее 15 лет со дня изготовления
