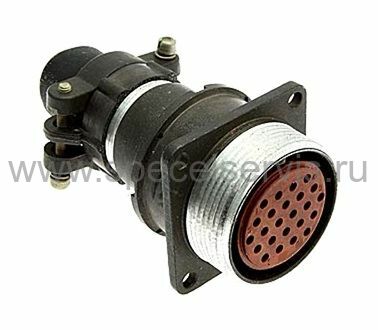

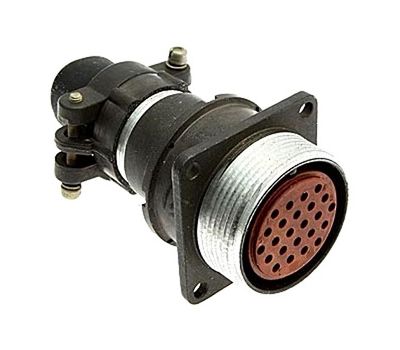

2РМТ36БПН22Г1А1В
Наведите на картинку для увеличения
2РМТ36БПН22Г1А1В – Описание
Соединители типа 2РМТ, 2РМДТ
Соединители 2РМТ и 2РМДТ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.
Соединители состоят из кабельных и приборных вилок (розеток).
Приборная часть соединителей 2РМТ и 2РМДТ изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей: резьбовое
Поляризация корпусов: одношпоночная
Покрытие контактов: золото или серебро
Соединители изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.126ТУ (АШДК.434410.062ТУ).
Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.
Технические характеристики
- Общее кол-во контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
- Рабочий ток на контакт: от 4 А
- Рабочий ток на контакт: до 36 А
- Максимальное рабочее напряжение: 700 В
- Вилка или розетка: вилка, розетка
- Приборный или кабельный: приборный, кабельный
- Исполнение монтажной части: без патрубка, прямой, угловой
- Герметичный или негерметичный: негерметичный
- Экранированный или неэкранированный: экранированный
- Вид сочленения: резьбовой
- Количество сочленений: 500
- Рабочая температура среды:от -60°C до 100°C
- Способ монтажа: обьемный, пайкой
- Монтаж: внутренний
Информация для заказа
| 2РМТ (2РМДТ) | 22 | К(Б) | П(У) | Н(Э) | 10 | Г(Ш) | 1 | А(В) | 1 | Л | В |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1. Тип соединителя.
2. Условный размер корпуса
3. Вид корпуса:
К-кабельный
Б - приборный
4. Вид патрубка:
П - прямой
У - угловой
5. Вид гайки патрубка:
Э - для экранированного кабеля
Н -для незкранированного кабеля
6. Количество контактов
7. Часть соединителя:
Ш - вилка
Г - розетка
8. Обозначение сочетания контактов см. таблица 1
9. Покрытие контактов:
А - золото
В - серебро
10. Теплостойкость 100 °С
11. Л - левая розетка (только для проходных вилок)
12. Всеклиматическое исполнение
