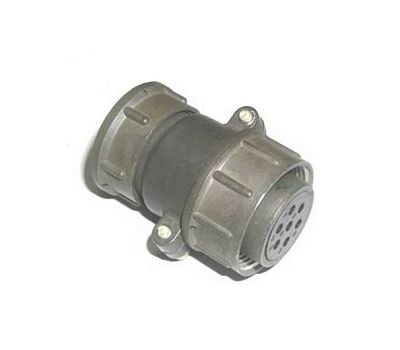

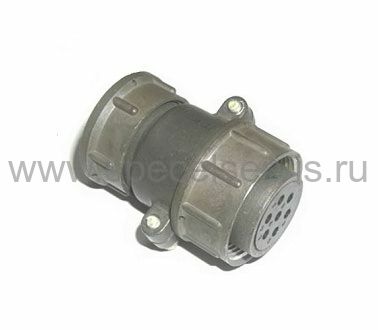

2РТТ28КПЭ7Г11В

2РТТ

Соединители пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850 В (амплитудное значение).

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.

Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть- с прямым или угловым патрубком.

Кабельные части соединителей поставляются с резиновыми кожухами или без них.

Сочленение соединителей: резьбовое.

Поляризация корпусов: одношпоночная.

Покрытие контактов: серебро.

Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.

Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.120ТУ (АШДК.434410.060ТУ).

расшив

Расшифровка условных обозначений:

2РТТ - тип соединителя - соединитель пылебрызгозащищенный.

12, 16, 20, 28, 32, 36, 40, 48, 55, 60 - условный размер корпуса.

Вид корпуса:

- Б - блочный;

- К - кабельный.

Вид патрубка:

- П -прямой;

- У - угловой.

Вид гайки патрубка:

- Э - для экранированного кабеля;

- Н - для неэкранированного кабеля.

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47 - количество контактов.

Часть соединителя:

- Ш - вилка;

- Г - розетка.

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 28, 29, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42 - сочетание контактов.

Конструктивное исполнение:

- О - патрубки без резиновых кожухов, втулок и шайб;

- отсутствие буквы - патрубки с резиновыми кожухами, втулками и шайбами.

Покрытие контактов - серебро.

В - всеклиматическое исполнение.
