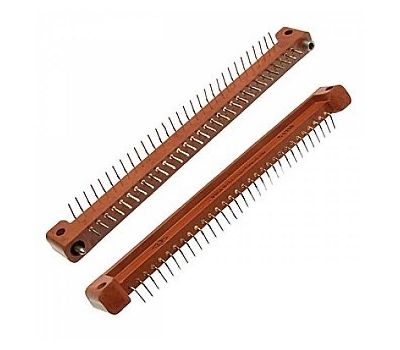

ГРПМ9-31ШУ2В

ГРПМ9-31ШУ2В

Структура условного обозначения:
ГРПМ9-31ШУ2-В
ГРПМ - соединитель прямоугольный малогабаритный, с гиперболоидными гнездами;
9 - порядковый номер разработки;
31 - количество контактов;
Ш - тип контакта : Ш - штыревой, Г - гнездовой;
У - конструктивное исполнение: У - вилка с угловым выводом для печатного монтажа; П - розетка с прямым выводом для печатного монтажа (без гребенки); С - розетка с прямым выводом для струнного (объемного) монтажа (с гребенкой); Н - вилка с выводами для печатного монтажа внахлест;
М - модернизированный;
2 - покрытие контактов: 1 - золото, 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81

Общие характеристики соединителей ГРПМ9:
Тип соединителя: прямоугольный, низкочастотный, для печатного монтажа
Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81
Состав соединителя: вилка, розетка
Вид корпуса: блочный (приборный), кабельный
Конструктивное исполнение:
вилка с угловым выводом для печатного монтажа,
розетка с прямым выводом для печатного монтажа,
розетка с прямым выводом с гребенкой,
вилка с выводами для печатного монтажа внахлест
Вид сочленения: врубное
Покрытие контактов: золото, серебро
Способ монтажа проводов: объемный, пайкой
Монтаж: внутренний

Общее количество контактов: 14, 18, 30, 31, 42, 52, 62
Сопротивление контактов, не более, Ом: 0,008
Рабочий ток, А: 2
Максимальное рабочее напряжение, В: 250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Электрическая прочность изоляции, В: 1200
Емкость между любыми контактами, не более, пФ: 2,5
Синусоидальная вибрация:
- диапазон частот, Гц: 1....4000
- ускорение, м/с2 (g): 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g): 1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g): 400 (40)
Линейное ускорение, м/с2 (g): 500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.): 1,33x10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C: от -60 до +115
Повышенная относительная влажность воздуха при температуре 35°C, %: 98
Минимальная наработка, часов: 10000
Количество сочленений-расчленений: 1000
Срок сохраняемости, лет: 25
