ОНЦ-БС-1-32/22-Р12-1-В 15г.

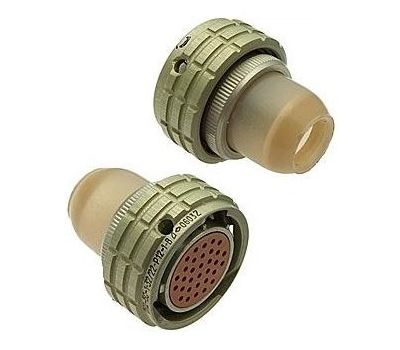

ОНЦ-БС-1-32/22-Р12-1-В 15г. ЭЛЕКОН - фото

Наведите на картинку для увеличения

1 296.00 Р
1 191.00 Р10+
1 142.00 Р20+
Под заказ
Оптовые цены:
Кол-во 10+ 20+
Цена 1 191.00 Р 1 142.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10133299
Бренд:ЭЛЕКОН
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:4-6 нед.
Отложить Сравнить

ОНЦ-БС-1-32/22-Р12-1-В 15г. – Описание

Соединители типов ОНЦ-БС-1

Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения.

Сочленение соединителей - байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов в соединителях: ОНЦ-БС-1- серебро.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК.434410.088ТУ).

  • Общее кол-во контактов: 32
  • Вилка или розетка: розетка
  • Сопротивление контактов не более: 5 мОм
  • Сопротивление изоляции в нормальных климатических условиях, не менее: 5 000 МОм
  • Максимальная токовая нагрузка: см. табл.
  • Максимальное рабочее напряжение (амплитудное значение): 250 В
  • Скорость утечки воздухадля герметичных вилок при перепаде давления 9,806х104Па (1 кгс/см2), не более: 0,01 л/ч
  • Вид сочленения: байонетный
  • Количество сочленений - расчленений: 250
  • Минимальная наработка соединителей, часов: 15 000
  • Срок сохраняемости: 15 лет
  • Соединители по бРО.364.ОЗОТУ устойчивы к воздействию спецфакторов
  • Исполнение монтажной части: без патрубка, прямой
  • Герметичный или негерметичный тип: герметичный
  • Экранированный или неэкранированный: неэкранированный
  • Рабочая температура среды: от - 60°C до 85°C
  • Способ монтажа: обьемный, пайкой
  • Монтаж: внутренний
    • ОНЦ-БС-1-32/22-Р12-1-В(роз.) разъем (рис.2)

    Информация для заказа

    ОНЦ-БС - 1 (2) - 4 / 10 - В (Р) 1 (12) 1 (2-20) В
    1   2   3   4   5 6 7 8
    ОНЦ-БС-1-32/22-Р12-1-В(роз.) разъем (рис.3)

    ОНЦ-БС-1-32/22-Р12-1-В 15г. – Прикрепленные файлы

    ОНЦ-БС-1 (onts-bs.pdf, 4,075 Kb) [Скачать]
