ОНЦ-БС-2-10/14-Р12-1-В

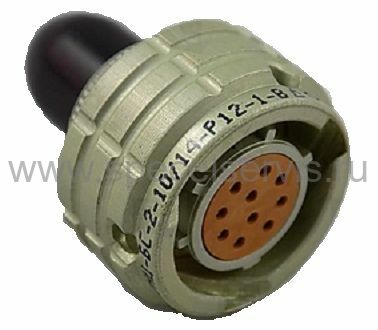

ОНЦ-БС-2-10/14-Р12-1-В ЭЛЕКОН - фото

Наведите на картинку для увеличения

2 297.00 Р
2 111.00 Р10+
2 025.00 Р20+
Под заказ
Оптовые цены:
Кол-во 10+ 20+
Цена 2 111.00 Р 2 025.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10146322
Бренд:ЭЛЕКОН
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:4-6 нед.
Отложить Сравнить

ОНЦ-БС-2-10/14-Р12-1-В – Описание

Соединители типов ОНЦ-БС-2

Соединители ОНЦ-БС-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения.

Сочленение соединителей - байонетное.  Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.  Покрытие контактов в соединителях: ОНЦ-БС-2- золото.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК.434410.088ТУ).

  • Общее кол-во контактов: 32
  • Вилка или розетка: розетка
  • Сопротивление контактов не более: 5 мОм
  • Сопротивление изоляции в нормальных климатических условиях, не менее: 5 000 МОм
  • Максимальная токовая нагрузка: см. табл.
  • Максимальное рабочее напряжение (амплитудное значение): 250 В
  • Скорость утечки воздухадля герметичных вилок при перепаде давления 9,806х104Па (1 кгс/см2), не более: 0,01 л/ч
  • Вид сочленения: байонетный
  • Количество сочленений - расчленений: 250
  • Минимальная наработка соединителей, часов: 15 000
  • Срок сохраняемости: 15 лет
  • Соединители по бРО.364.ОЗОТУ устойчивы к воздействию спецфакторов
  • Исполнение монтажной части: без патрубка, прямой
  • Герметичный или негерметичный тип: герметичный
  • Экранированный или неэкранированный: неэкранированный
  • Рабочая температура среды: от - 60°C до 85°C
  • Способ монтажа: обьемный, пайкой
  • Монтаж: внутренний

    • ОНЦ-БС-2-32/22-Р12-1-В(роз.) 06г. разъем (рис.2)

    Информация для заказа

    ОНЦ-БС-1 (2)-4/10-В (Р)1 (12)1 (2-20)В
    1 2 3 4 5678

    ОНЦ-БС-2-32/22-Р12-1-В(роз.) 06г. разъем (рис.3)

    ОНЦ-БС-2-10/14-Р12-1-В – Прикрепленные файлы

    ОНЦ-БС-2 (onts-bs.pdf, 4,075 Kb) [Скачать]

    ОНЦ-БС-2-10/14-Р12-1-В – Характеристики
