ОНЦ-РГ-09-4/14-В12

Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.

Соединители состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.

Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Сочленение соединителей: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: никель

Соединители предназначены для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.

Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствие с техническими условиями бР0.364.082ТУ.

Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ по ГЕО.364.126ТУ.

Возможно применение эксплуатационных металлических приборных и кабельных заглушек соединителей серии 2РМТ.

Технические характеристики

• Общее кол-во контактов: 4, 7, 10, 19, 24, 32, 45, 50
• Рабочий ток на контакт от, А: 15
• Рабочий ток на контакт до, А: 15
• Максимальное рабочее напряжение, В: 500
• Вилка или розетка: вилка, розетка
• Приборный или кабельный: приборный, кабельный
• Исполнение монтажной части: без патрубка, прямой
• Герметичный или негерметичный: негерметичный
• Экранированный или неэкранированный: экранированный
• Вид сочленения: резьбовой
• Количество сочленений: 500
• Рабочая температура среды от, °C: -60
• Рабочая температура среды до, °C: 70
• Способ монтажа: обьемный, пайкой
• Монтаж: внутренний

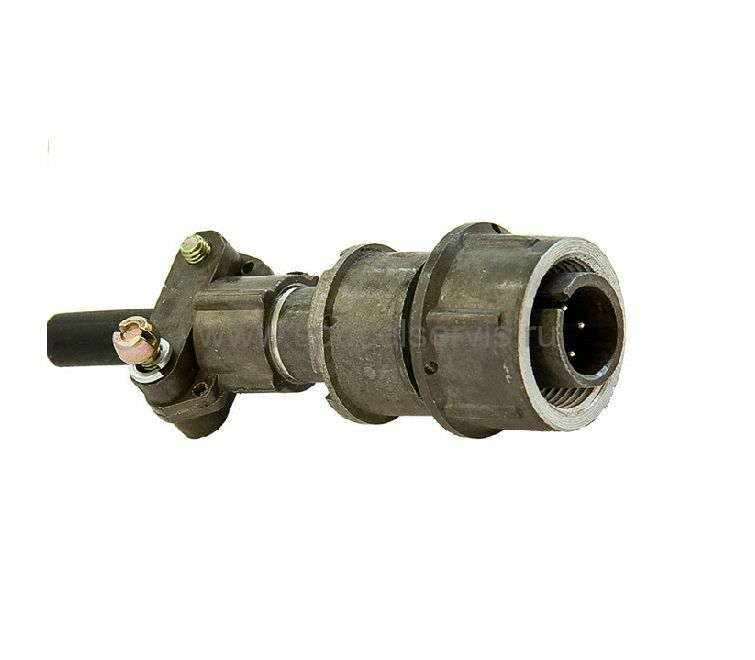

ОНЦ-РГ-09-4/14-В12 вилка кабельная с прямым патрубком предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.

Технические характеристики ОНЦ-РГ-09-4/14-В12:

4 - количество контактов.

14 - условный размер корпуса.

 В - вилка.

12 - конструктивное исполнение - кабельная часть неэкранированная с прямым кожухом (патрубком).

 Максимальный рабочий ток на каждый контакт - 2,5 А.

Максимальный ток на одиночный контакт - 5 А.

Максимальное рабочее напряжение - 500 В.

 Диаметр контактов - 1 мм.

Сопротивление контактов - не более 50 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

 Количество сочленений-расчленений - 500.

Минимальная наработка изделия разъем ОНЦ-РГ-09-4/14-В12 - 10 000 ч.

Срок сохраняемости - 6 лет.

 Сочленение корпусов - резьбовое.

Поляризация корпуса - одношпоночная.

Покрытие контактов - никель.

Соединитель ОНЦ-РГ-09-4/14-В12 предназначен для монтажа экранированными или неэкранированными кабелями при этом изменяется вид концевой гайки патрубка.

 Габаритные размеры вилки:

- диаметр - 22 мм;

- длина - 25 мм.

Длина патрубка - 34 мм.
