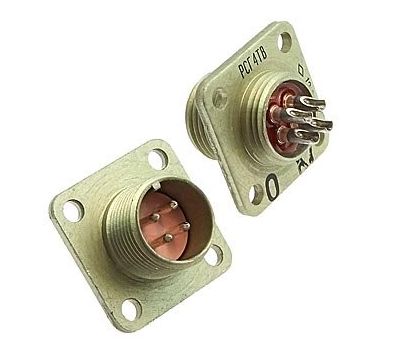

РСГ4ТВ вилка 21г.
Наведите на картинку для увеличения
РСГ4ТВ вилка 21г. – Описание
Электрический низкочастотный цилиндрический соединитель РСГ4ТВ
Предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РСГ - тип соединителя герметичный, 4 - количество контактов, соединение резьбовое, отсутствие буквы А - покрытие контактов серебром, ТВ - всеклиматическое , тропикоустойчивое исполнение. Вилка блочная РСГ4ТВ сочленяется с кабельными розетками РС4АТВ и РС4ТВ. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные.
Основные параметры
| Функциональная группа | низкочастотный цилиндрический герметичный |
| Типономинал / Типоконструкция | вилка блочная (приборная) |
| Тип контакта | круглый |
| Количество выводов или контактов | 4 |
| Типоразмер корпуса отечественный | 10 |
| Диаметр контактов | 1 мм |
| Покрытие выводов или контактов | Ag (серебро) |
| Тип кожуха или патрубка | без кожуха |
| Метод сочленения | резьбовой |
| Метод монтажа | объёмный |
| Фактическая маркировка | РСГ4ТВ |
| Цвет изделия | светло-зеленый |
| Габаритные размеры | 16х16х15 мм |
| Материал корпуса | алюминий |
| Материал вставки (изолятора) | карболит |
| Рабочее положение | любое |
Технические характеристики
| Сопротивление контактов не более | 5 mΩ |
| Номинальное напряжение | 200 VВ |
| Рабочий ток | 3,7 A |
| Диапазон рабочих частот | 1 - 5000 Гц |
| Линейные нагрузки | 147 м/с² |
| Акустические шумы: | 150 дБ |
| Ускорение при механическом ударе одиноч. действия | 5000 м/c² |
| Ускорение при механическом ударе многокр. действия | 5000 м/c² |
Условия эксплуатации
| Минимальная наработка | 1500 час. |
| Интервал рабочих температур | от -60 до +85°C |
| Относительная влажность | 98% при температуре +35°С |
| Атмосферное давление | 1,3х10(-4) Па |
| Макс. срок хранения | 20 лет |
| Ресурс | 500 циклов |
| Климатическое исполнение | ТВ - всеклиматическое, тропикоустойчивое исполнение |
