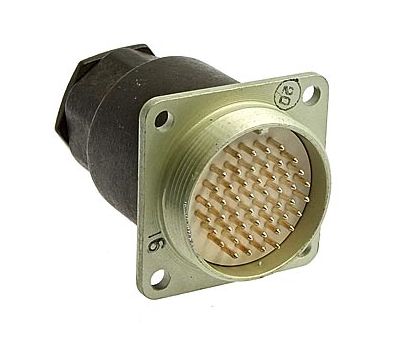

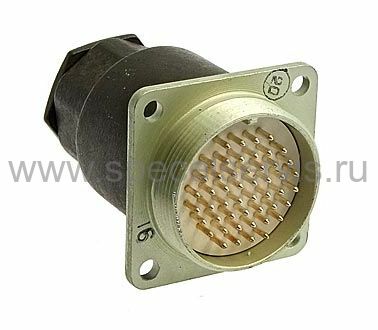

РСГ50АТВ вилка с кожухом
Наведите на картинку для увеличения
РСГ50АТВ вилка с кожухом – Описание
Цилиндрические низкочастотные соединители
Соединители предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Соединители РС состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Поляризация корпусов соединителей - одношпоночная.
Технические характеристики
- Сопротивление контактов, не более: 5 мОм
- Сопротивление изоляции в нормальных климатических условиях, не менее: 1000 МОм
- Максимальное рабочее напряжение: 200 В
- Количество сочленений - расчленений: 250
- Минимальная наработка соединителей: 1000 часов
- Повышенная рабочая температура среды: 85°С
- Пониженная рабочая температура среды: - 60°С
- Атмосферное пониженное давление: 1.3х10-4 Па (10-6) мм рт.ст.
Информация для заказа
| РС | Г | 4 | Б | А | ТВ |
| 1 | 2 | 3 | 4 | 5 | 6 |
1. Тип соединителя 2. Г - для герметичной вилки 3. Количество контактов 4. Вид соединения вилки с розеткой: Б - врубное без буквы - резьбовое 5. Покрытие контактов: А - золото без буквы - серебро 6. Всеклиматическое исполнение
| Условный размер корпуса | Размеры, мм | ||||
| D | d | A | B | b | |
| 4 | MlOx0,75 | 2,2 | 11,8 | 16,5 | 1,4 |
| 7 | М12х0,75 | 2,2 | 13,2 | 18 | 1,4 |
| 10 | М14х0,75 | 2,2 | 15 | 20 | 1,4 |
| 19 | М18х0,75 | 2,2 | 18 | 24 | 1,4 |
| 32 | М22х0,75 | 2,7 | 21,5 | 28 | 1,8 |
| 50 | М27х0,75 | 3,2 | 26 | 33 | 2 |
