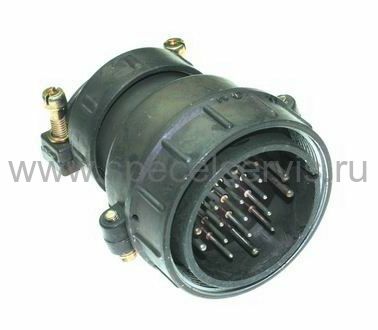

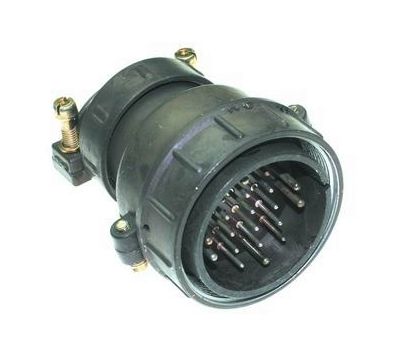

ШР48П20ЭГ1

Вилка кабельная

Структура условного обозначения:
ШР48П20ЭГ1 розетка
ШР - тип соединителя;
48 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
20 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
1 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.

Тип соединителя: негерметичный
Климатическое исполнение: УХЛ
У словный размер корпуса: 12, 16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя: вилка, розетка
Вид корпуса: блочный (приборный), кабельный
Исполнение монтажной части: без патрубка, с прямым патрубком, с угловым патрубком
Вид сочленения: резьбовое
Поляризация корпуса: одношпоночная
Покрытие контактов: серебро, никель
Способ монтажа: объемный, пайкой
Общее количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А: 20....200
Максимальная токовая нагрузка на соединитель, А: 20....675

Сопротивление контактов, не более, МОм:
- диаметр контакта, 1,5 мм - 2,5
- диаметр контакта, 2,5 мм - 1,0
- диаметр контакта, 3,5 мм - 0,75
- диаметр контакта, 5,5 мм - 0,3
- диаметр контакта, 9,0 мм - 0,15

Максимальное рабочее напряжение, В: 850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот, Гц: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g): 350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) : 1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C: от -60 до +110
Минимальная наработка, часов: 1000
Количество сочленений-расчленений: 500
Срок сохраняемости, лет: 15
