СНЦ23-10/18-В-2-В

Соединитель СНЦ23-10/18-В-2-В

Вилка приборная с прямым кожухом имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.

Монтаж проводов - обжимкой. По отдельному заказу возможна поставка приборных (ЭП) и кабельных (ЭК) эксплуатационных заглушек.

Покрытие контактов: золото. Соединитель предназначен для внутреннего монтажа.

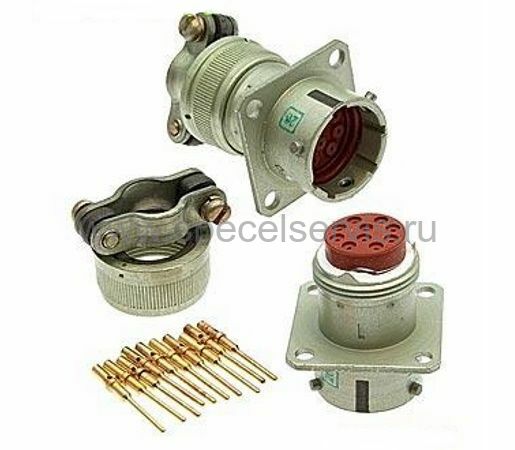

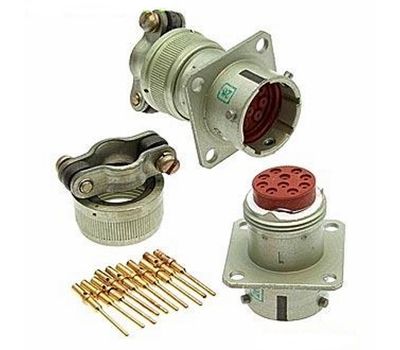

Внешний вид и габаритные размеры:

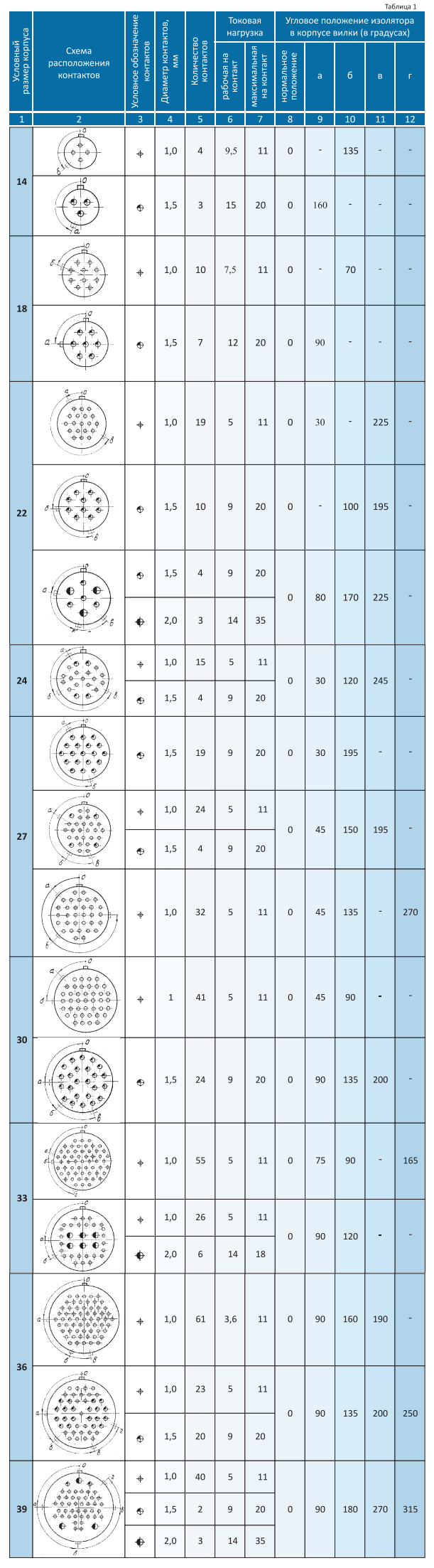

Основные характеристики:

Информация для заказа

1 - тип соединителя;
2 - количество контактов;
3 - условный размер корпуса;
4 - вид корпуса: В - вилка, Р-розетка;
5 - конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,
    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
6 - положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
7 - всеклиматическое исполнение.
