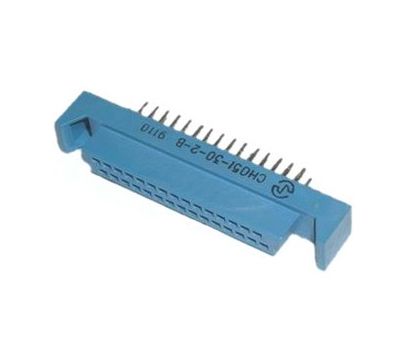

СНО51-30-2В Розетка

СНО51-30-2В

Соединитель прямоугольный, низкочастотный СНО51-30-2-В предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока при напряжении до 250 В (амплитудное значение) и силе тока до 2 А.
Конструкция соединителей СНО51 позволяет применять их для печатного и объемного монтажа с использованием обычных и ленточных проводов.
Исполнение соединителей - всеклиматическое.
Соединители изготавливаются в двух вариантах: самозапирающиеся и врубные.
Материал покрытия контактов - серебро.

Общие характеристики соединителей СНО51:
Тип соединителя: прямоугольный, низкочастотный, под ленточные провода и кабели, для печатного и объемного монтажа
Климатическое исполнение: всеклиматическое
Состав соединителя: вилка, розетка
Вид корпуса: блочный (приборный)
Конструктивное исполнение: вилка для печатного монтажа, вилка для плоского кабеля, розетка для объемного монтажа
Вид сочленения: самозапирающиеся, врубное
Покрытие контактов: серебро
Способ монтажа проводов: объемный, пайкой
Монтаж: внутренний

Технические параметры соединителей СНО51:
Общее количество контактов: 4, 8, 10, 20, 30, 40, 60
Сопротивление контакта, не более, Ом: 0,01
Рабочий ток на контакт, не более, А:
- при шаге контакта 2,5 мм: 1
- при шаге контакта 3,75 мм: 2
Максимальное рабочее напряжение, В:
- при шаге контакта 2,5 мм: 150
- при шаге контакта 3,75 мм: 250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 1000
Синусоидальная вибрация:
- диапазон частот, Гц: 1....500
- ускорение, м/с2 (g): 400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g): 10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g): 1500 (150)
Атмосферное пониженное давление, кПа: 1,33·10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +85
Повышенная относительная влажность воздуха при температуре 35°C, %: 98
Минимальная наработка, часов: 10000
Количество сочленений-расчленений: 500
Срок сохраняемости, лет: 15
