CWF-9 – Описание

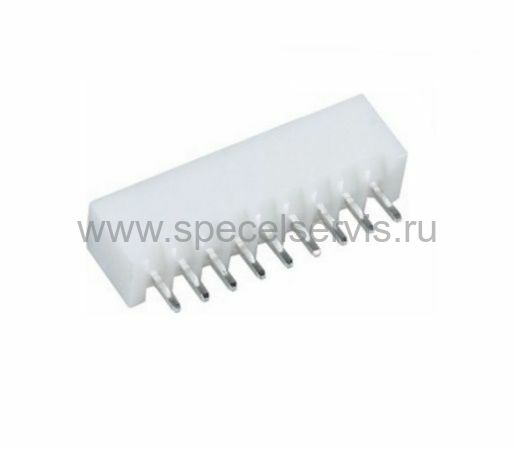

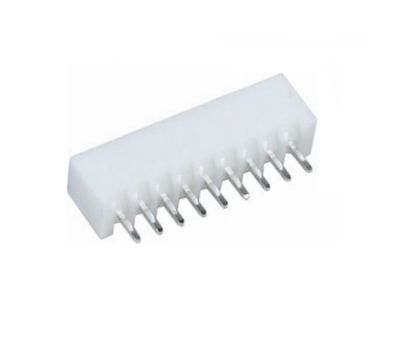

L-KLS1-2.50-09-S – вилка на плату прямая закрытая, шаг 2,5 мм, 9 контактов. Разъемы низковольтного питания – вилка на плату серии CWF используются для подводки питания и управляющих сигналов к внутренним устройствам в компьютерной технике и в радиоэлектронной аппаратуре. Шаг контактов 2,5 мм, материал корпуса – нейлон. Разъемы рассчитаны на напряжение 250 В и рабочий ток 3 А. Монтаж разъемов производится на плату.
CWF-9 – Прикрепленные файлы
CWF-9 (10_KLS1_2_50_S.pdf, 138 Kb) [Скачать]
CWF-9(1) (kls~kls1-2.50.pdf, 192 Kb) [Скачать]
CWF-9 – Характеристики
Технические
характеристики:
- Серия: CWF;
- Функциональное назначение: штекер;
- Способ монтажа: на плату;
- Форма контактов: прямая;
- Шаг контактов: 2,5 мм;
- Количество контактов: 9;
- Материал изолятора: нейлон;
- Рабочий ток: 3 А;
- Рабочее напряжение: 250 В;
- Сопротивление изолятора не менее 1000 Мом;
- Сопротивление контактов не более: 0,01 Ом;
- Материал контактов фосфористая бронза;
- Покрытие контактов: лужение;
- Предельное напряжение не более: 1000 В в течение
1 мин;
- Рабочая температура –30…90° C;
- Масса 15 г.
