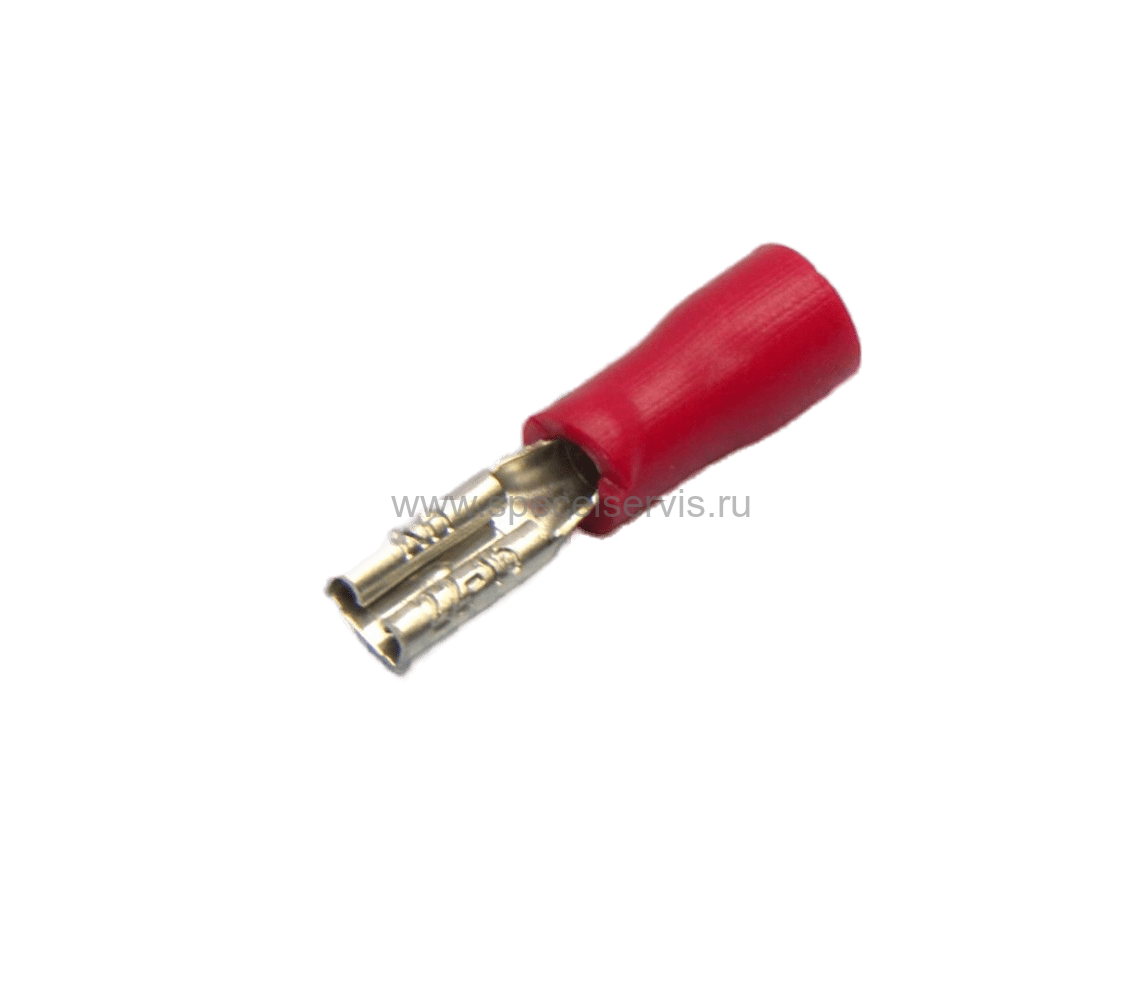

FDD5.5-375 красный
Наведите на картинку для увеличения
FDD5.5-375 красный – Описание
Обжимная клемма
Для быстрого соединения, изолированная на максимальное напряжение 250 В.
Технические характеристики:
- вид монтажа: обжим на провод
- тип клеммы: гнездовая, для быстрого соединения, изолированная
- максимальное напряжение питания: 250 В
- удельное сопротивление: 1 Ом х 1012 см.
- максимальное сечение провода: 2 мм.
- ширина ножевой части клеммы: 250 мм.
- толщина подходящего лепестка под клемму: 1,2 мм.
- ширина подходящего лепестка под клемму: 9,4 мм.
- максимальная толщина клеммы: 0,5 мм.
- диапазон рабочих температур: - 20.....+ 45 ℃
- цвет изолятора: красный
- форма контакта: прямая
- материал изолятора: ПВХ
- материал клеммы: латунь
- длина клеммы: 29,6 мм.
- модель: FDD5.5
Габаритный чертеж:
| Наименование | Присоединяемый контакт | Толщина материала | Размеры, мм | ||||
| B | d | D | L | H | |||
| Сечение провода 0.5−1.5 мм2 (22-16 AWG), Iном=10A | |||||||
| FDD1.25-110(5) | 0.5x2.8 | 0.3 | 3.8 | 1.70 | 3.80 | 19.0 |
10.0 |
| FDD1.25-110(8) | 0.8x2.8 | 0.3 | 3.8 | 1.70 | 3.80 | 19.0 | |
| FDD1.25-187(5) | 0.5x4.75 | 0.35 | 5.6 | 1.70 | 3.80 | 19.0 | |
| FDD1.25-187(8) | 0.8x4.75 | 0.35 | 5.6 | 1.70 | 3.80 | 19.0 | |
| FDD1.25-205 | 0.5x5.2 | 0.35 | 6.5 | 1.70 | 380 | 20.0 | |
| FDD1.25-250 | 0.8x6.35 | 0.4 | 7.4 | 1.70 | 3.80 | 21.0 | |
| Сечение провода 1.5−2.5 мм2 (16-14 AWG), Iном=15A | |||||||
| FDD2-110(5) | 0.5x2.8 | 0.3 | 3.8 | 2.3 | 4.3 | 19.0 |
10.0 |
| FDD2-110(8) | 0.8x2.8 | 0.3 | 3.6 | 2.3 | 4.3 | 19.0 | |
| FDD2-187(5) | 0.5x4.75 | 0.35 | 5.6 | 2.3 | 4.3 | 19.0 | |
| FDD2-187(8) | 0.8x4.75 | 0.35 | 5.6 | 2.3 | 4.3 | 19.0 | |
| FDD2-205 | 0.5x5.2 | 0.35 | 6.5 | 2.3 | 4.3 | 20.0 | |
| FDD2-250 | 0.8x6.35 | 0.4 | 7.4 | 2.3 | 4.3 | 21.0 | |
| FDD2-312 | 0.8x8.0 | 0.4 | 9.0 | 2.3 | 4.3 | 23.0 | |
| Сечение провода 4.0−6.0 мм2 (12-10 AWG), Iном=24A | |||||||
| FDD5.5-250 | 0.5x6.35 | 0.4 | 7.4 | 3.4 | 5.7 | 25.0 | 14.0 |
| FDD5.5-375 | 1.2x9.4 | 0.5 | 10.9 | 3.4 | 5.7 | 29.6 |
