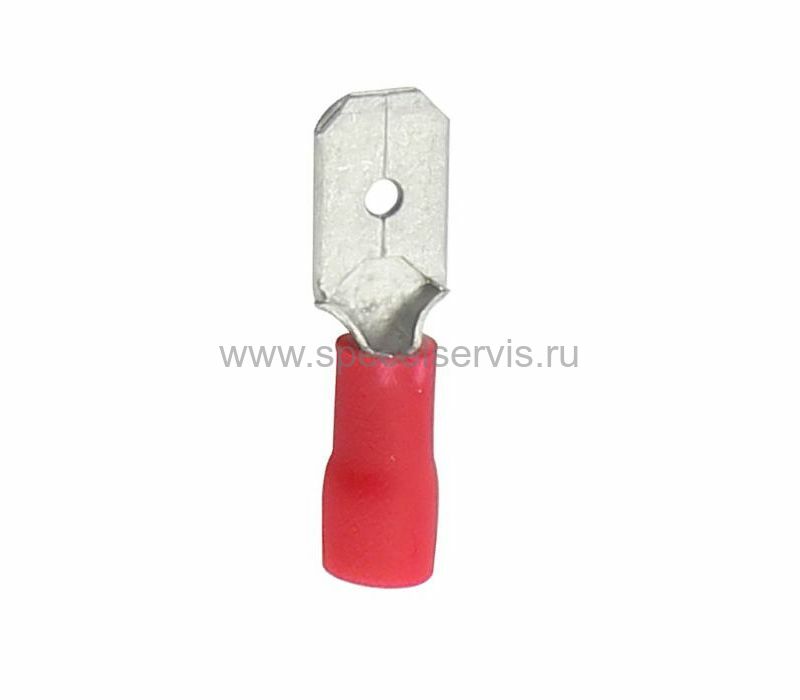

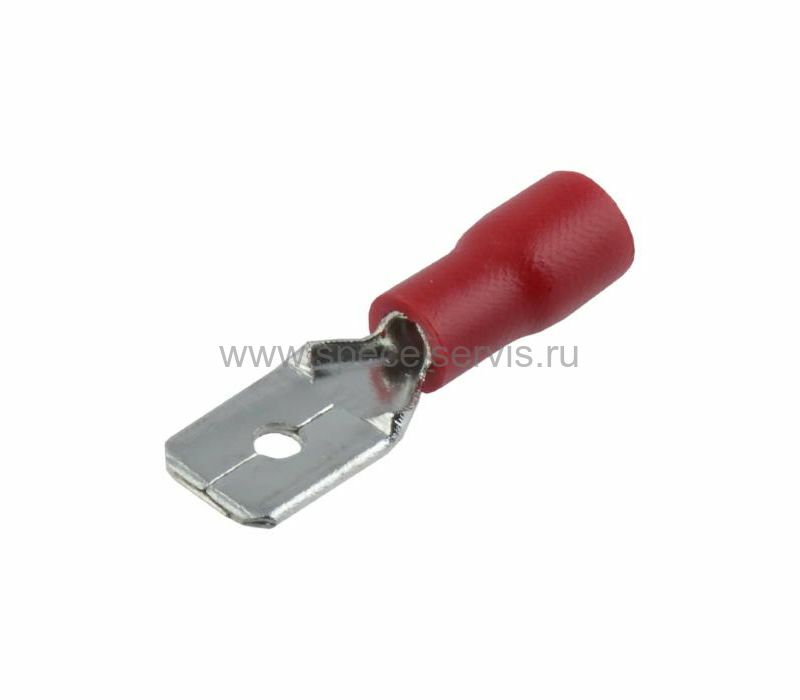

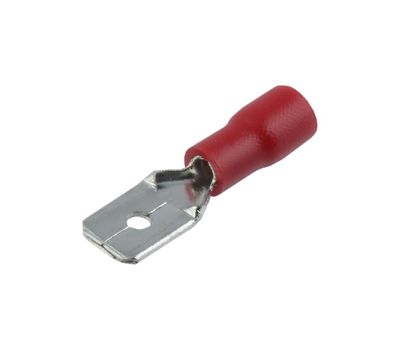

MDD1.25-187 (5) красный
Наведите на картинку для увеличения
MDD1.25-187 (5) красный – Описание
Плоские изолированные наконечники
Изготавливаются из луженой меди, материал изоляции – самозатухающий поливинилхлорид, ПВХ.
Применение: Служат для обеспечения разборного качественного контактного соединения проводников. Наконечники используют при монтаже медных и алюминиевых одно- и многожильных проводов и кабелей.Преимуществом плоского типа наконечников НПИ является большая площадь соприкосновения и возможность быстрого переподключения контакта.
Аналоги: SG57642, LV1.25-5B

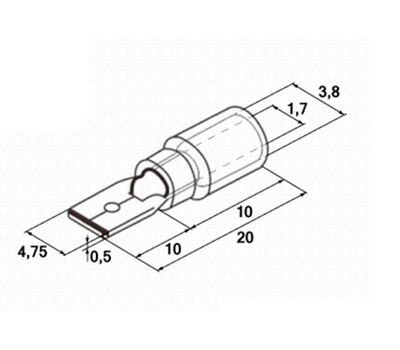

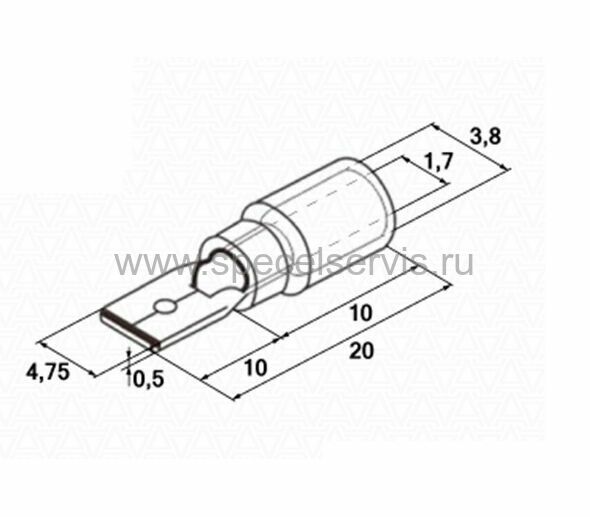

| Наименование | Присоединяемый контакт | Толщина материала | Размеры, мм | ||||
| B | d | D | L | H | |||
| Сечение провода 0.5−1.5 мм2 (22-16 AWG), Iном=10A | |||||||
| MDD1.25-110(8) | 0.8x2.8 | 0.8 | 2.8 | 1.70 | 4.3 | 17.7 |
10.0 |
| MDD1.25-187(5) | 0.5x4.75 | 0.5 | 4.75 | 1.70 | 4.3 | 20.0 | |
| MDD1.25- 167(8) | 0.6x4.75 | 0.8 | 4.75 | 1.70 | 4.3 | 16.5 | |
| MDD1.25-250 | 0.8x6.35 | 0.4 | 6.35 | 1.70 | 4.3 | 21.0 | |
| Сечение провода 1.5−2.5 мм2 (16-14 AWG), Iном=15A | |||||||
| MDD2-187(5) | 0.5x4.75 | 0.5 | 4.75 | 2.3 | 4.3 | 20.0 |
10.0 |
| MDD2-187(8) | 0.8x4.75 | 0.8 | 4.75 | 2.3 | 4.3 | 18.5 | |
| MDD2-250 | 0.8x6.35 | 0.4 | 6.35 | 2.3 | 4.3 | 21.0 | |
| Сечение провода 4.0−6.0 мм2 (12-10 AWG), Iном=24A | |||||||
| MDD5.5-250
| 0.8x6.35 | 0.4 | 6.35 | 3.4 | 5.7 | 25.0 | 14.0 |
MDD1.25-187 (5) красный – Характеристики
- Цвет: красный
- Тип наконечника: штекер
- Функциональное назначение: клемма ножевая
- Максимальное напряжение: 400 В
- Сечение проводников: 0,5-1,5 мм2
- Максимальная сила тока: 10 А
- Ширина контакта: 4.75 мм
- Подключаемый контакт: 0,8х4,75 мм.
- Общая длина: 18.5 мм.
- Толщина: 0,4 мм
- Покрытие: электролитическое лужение
- Материал изоляции: самозатухающий ПВХ
- Температурный диапазон: -40 ... +85℃
- Вес: 0.34 г.
