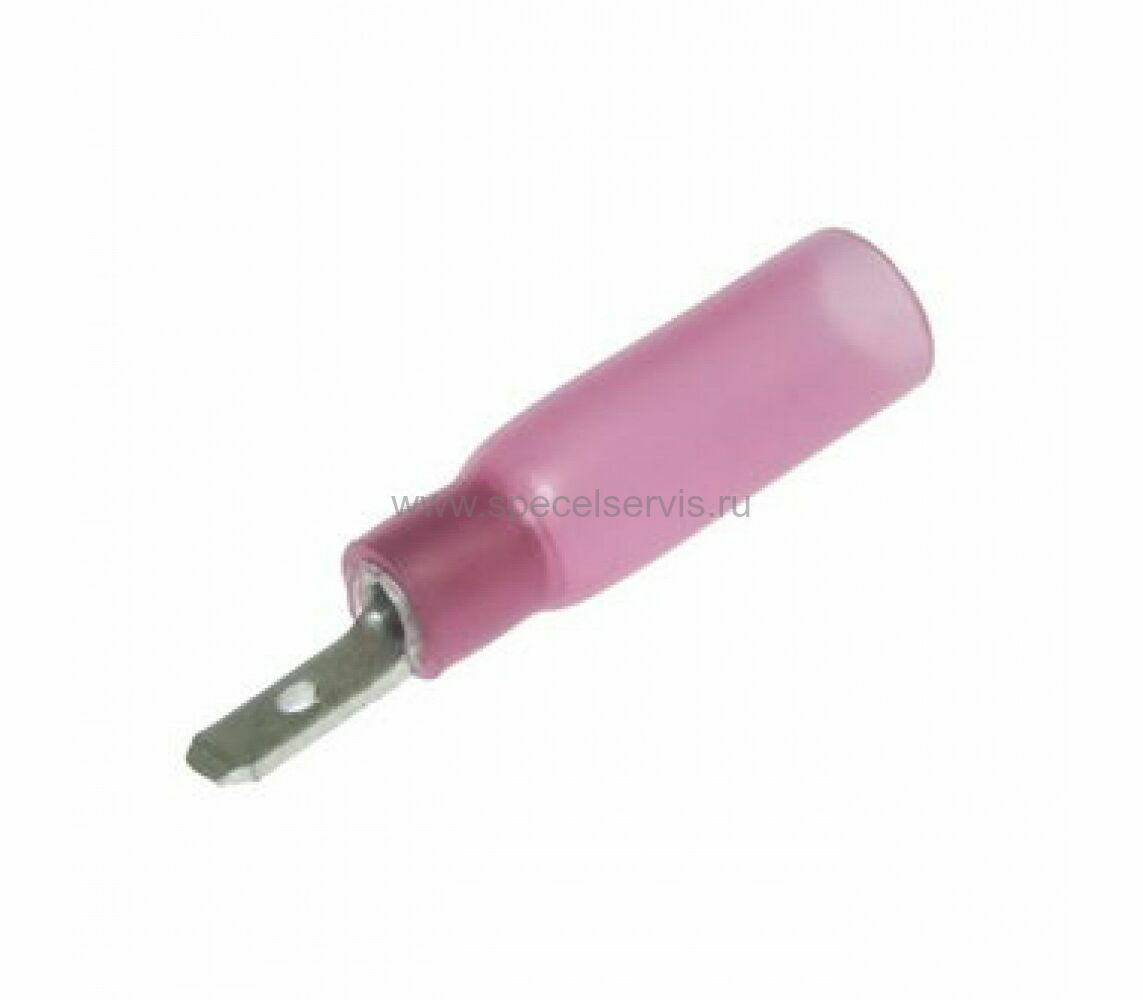

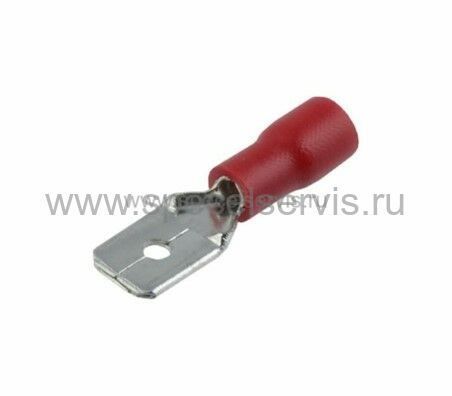

MDD1.25-187 (8) красный
Наведите на картинку для увеличения
MDD1.25-187 (8) красный – Описание
Обжимная клемма
Для быстрого соединения, изолированная на максимальное напряжение 250 В.
Габаритный чертеж
| Наименование | Присоединяемый контакт | Толщина материала | Размеры, мм | ||||
| B | d | D | L | H | |||
| Сечение провода 0.5−1.5 мм2 (22-16 AWG), Iном=10A | |||||||
| MDD1.25-110(8) | 0.8x2.8 | 0.8 | 2.8 | 1.70 | 4.3 | 17.7 |
10.0 |
| MDD1.25-187(5) | 0.5x4.75 | 0.5 | 4.75 | 1.70 | 4.3 | 20.0 | |
| MDD1.25- 167(8) | 0.6x4.75 | 0.8 | 4.75 | 1.70 | 4.3 | 16.5 | |
| MDD1.25-250 | 0.8x6.35 | 0.4 | 6.35 | 1.70 | 4.3 | 21.0 |
MDD1.25-187 (8) красный – Характеристики
- вид монтажа: обжим на провод
- тип клеммы: гнездовая, для быстрого соединения, изолированная
- максимальное напряжение питания: 250 В
- удельное сопротивление: 1 Ом х 1012 см.
- максимальное сечение провода: 1,5 мм.
- ширина ножевой части клеммы: 250 мм.
- толщина подходящего лепестка под клемму: 0,6 мм.
- ширина подходящего лепестка под клемму: 4,75 мм.
- максимальная толщина клеммы: 0,8 мм.
- диапазон рабочих температур: - 20.......+ 45 ℃
- цвет изолятора: красный
- форма контакта: прямая
- материал изолятора: ПВХ
- материал клеммы: латунь
- длина клеммы: 16,5 мм.
- модель: MDD1.25
