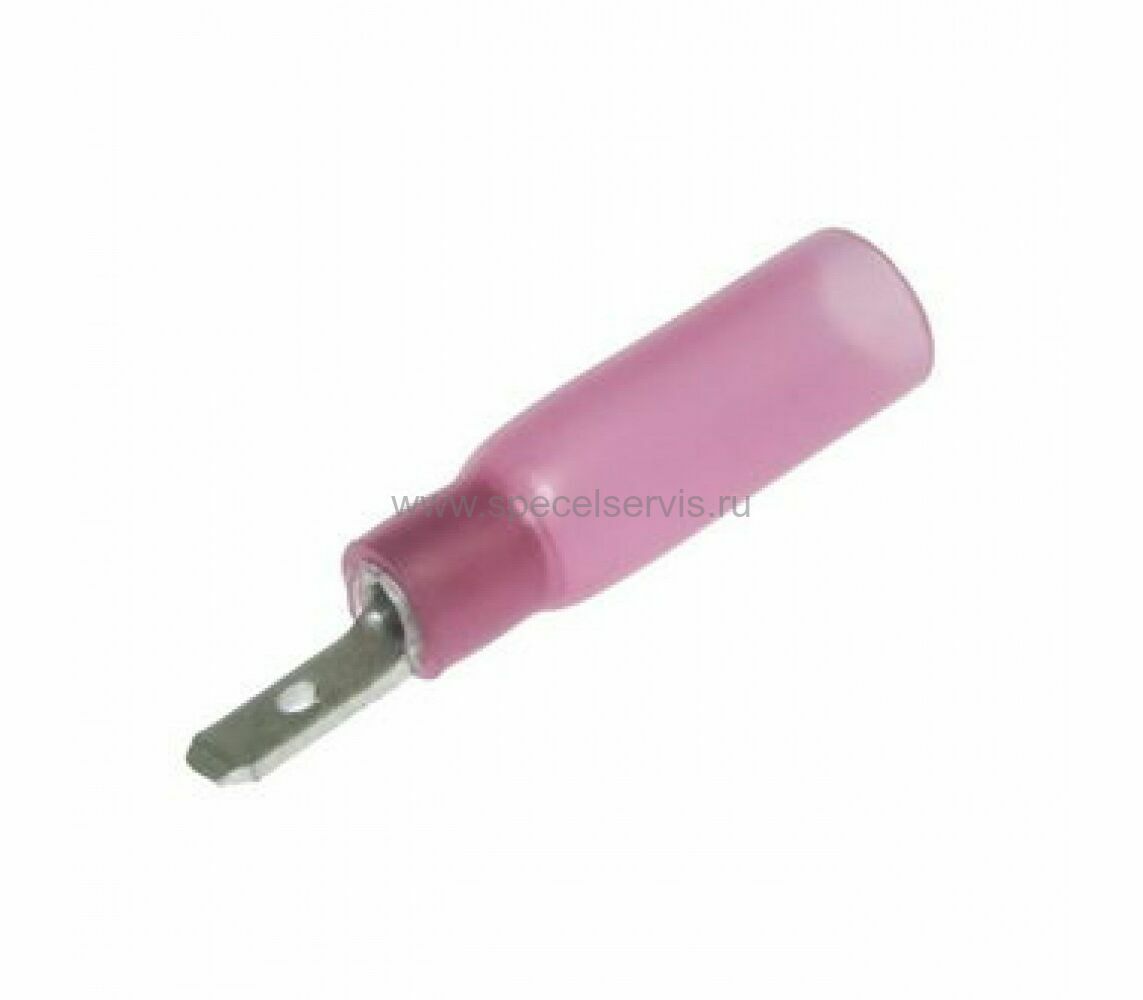

MDD2-250 красный
Наведите на картинку для увеличения
MDD2-250 красный – Описание
Обжимная клемма
Для быстрого соединения, изолированная на максимальное напряжение 250 В.
Габаритный чертеж:
| Наименование | Присоединяемый контакт | Толщина материала | Размеры, мм | ||||
| B | d | D | L | H | |||
| Сечение провода 0.5−1.5 мм2 (22-16 AWG), Iном=10A | |||||||
| MDD1.25-110(8) | 0.8x2.8 | 0.8 | 2.8 | 1.70 | 4.3 | 17.7 |
10.0 |
| MDD1.25-187(5) | 0.5x4.75 | 0.5 | 4.75 | 1.70 | 4.3 | 20.0 | |
| MDD1.25- 167(8) | 0.6x4.75 | 0.8 | 4.75 | 1.70 | 4.3 | 16.5 | |
| MDD1.25-250 | 0.8x6.35 | 0.4 | 6.35 | 1.70 | 4.3 | 21.0 | |
| Сечение провода 1.5−2.5 мм2 (16-14 AWG), Iном=15A | |||||||
| MDD2-187(5) | 0.5x4.75 | 0.5 | 4.75 | 2.3 | 4.3 | 20.0 |
10.0 |
| MDD2-187(8) | 0.8x4.75 | 0.8 | 4.75 | 2.3 | 4.3 | 18.5 | |
| MDD2-250 | 0.8x6.35 | 0.4 | 6.35 | 2.3 | 4.3 | 21.0 | |
| Сечение провода 4.0−6.0 мм2 (12-10 AWG), Iном=24A | |||||||
| MDD5.5-250
| 0.8x6.35 | 0.4 | 6.35 | 3.4 | 5.7 | 25.0 | 14.0 |
MDD2-250 красный – Характеристики
- вид монтажа: обжим на провод
- тип клеммы: гнездовая, для быстрого соединения, изолированная
- максимальное напряжение питания: 250 В
- удельное сопротивление: 1 Ом х 1012 см.
- максимальное сечение провода: 1,5 мм.
- ширина ножевой части клеммы: 250 мм.
- толщина подходящего лепестка под клемму: 0,8мм.
- ширина подходящего лепестка под клемму: 6,35 мм.
- максимальная толщина клеммы: 0,3 мм.
- диапазон рабочих температур: - 20.......+ 45 ℃
- цвет изолятора: красный
- форма контакта: прямая
- материал изолятора: ПВХ
- материал клеммы: латунь
- длина клеммы: 21 мм.
- модель: MDD2
