DC009CBU

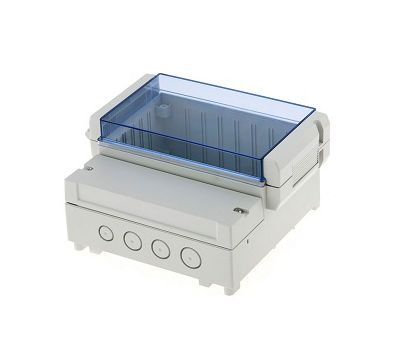

Короб пластмассовый DC009CBU, с откидной прозрачной синей крышкой, 296x281x158 мм

Представляет собой удачное сочетание двухсекционной базы из высокопрочного ABS-пластика (UL-94HB) светло-серого цвета и откидной прозрачной крышки синего цвета, с крепление на петлях. На внутренней поверхности корпуса имеются стойки для горизонтального и направляющие для вертикального размещения печатных плат в приборном отсеке. Благодаря неопреновому уплотнителю обеспечивается достаточная защита от проникновения пыли и влаги внутрь корпуса по стандарту IP65. Конструкция базы позволяет крепить весь корпус как на монтажную DIN-рейку шириной 35 мм, так и любую ровную поверхность.

В то время как приборный отсек закрывается прозрачной крышкой с защелкой, с возможностью запирания на дополнительный замок, непрозрачная крышка клеммного отсека корпуса DC009CBU фиксируется на крепежных болтах, входящих в комплект, как и уплотнитель. Для ввода кабелей предусмотрены выбивные отверстия в основании и задней стенке клеммного отсека. Размеры отверстий предусматривают возможность установки двух герметичных кабельных вводов PG9/M12 и PG13.5/M20, а также тринадцати гермовводов PG11/M16.

Отличительные особенности:

• Наличие вертикальных направляющих и стоек для печатных плат в приборном отсеке
• Выбивные отверстия в основании и задней стенке клеммного отсека
• Возможность запирания на замок и дополнительно на саморезы
• Класс защиты корпуса: IP65
• Материал корпуса: ABS-пластик (UL94-HB)
• Цвет корпуса: светло-серый (RAL7035)
• Крышка приборного отсека: откидная на петлях, прозрачная, синяя
• Материал крышки: поликарбонат (UL94-V0)
• Уплотнитель: неопрен
• Одно отверстие ?16 мм для кабельного ввода PG9/M12
• 13 отверстий ?19 мм для кабельного ввода PG11/M16
• Одно отверстие ?21 мм для кабельного ввода PG13.5/M20
• Рабочий температурный диапазон: -20…+100 °С

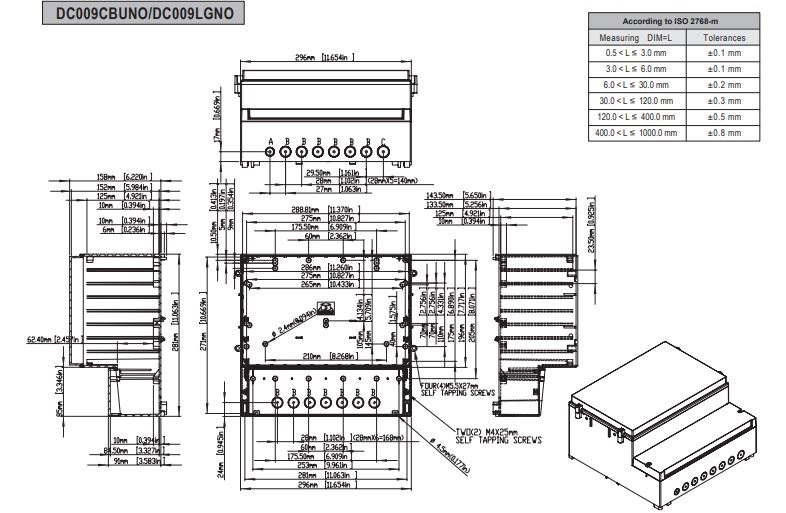

• Габаритные размеры: 296 х 281 х 158 мм
• Соответствует стандарту EN60715 (35 мм)

* Изображение корпуса приведено для справки.
