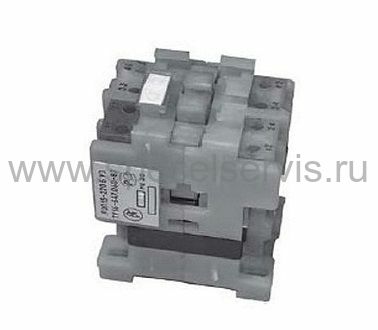

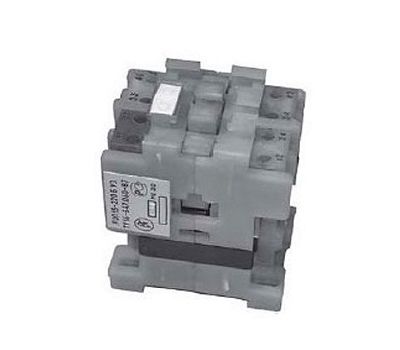

РЭП15-620/Б У3 24/50

Реле промежуточное, 24VAC

РЭП 15-ХХ0-ХХХХХХ-ХХХ3

РЭП - Обозначение вида реле: реле электромагнитные промежуточные
15 - Номер серии
ХХ0 - Количество замыкающих, размыкающих и переключающих контактов:
220 - 2 замыкающих и 2 размыкающих;
310 - 3 замыкающих и 1 размыкающий;
400 - 4 замыкающих;
420 - 4 замыкающих и 2 размыкающих;
440 - 4 замыкающих и 4 размыкающих;
620 - 6 замыкающих и 2 размыкающих;
800 - 8 замыкающих
Х - Условное обозначение рода тока в цепи вклю чающей катушки, рода включающей катушки и вида возврата:
1 - реле переменного тока с катушкой напряжения, одностабильное;
5 - реле постоянного тока с катушкой напряжения, одностабильное
Х - Условное обозначение по способу крепления:
1 - при помощи винтов;
5 - при помощи винтов или защелки
Х - Условное обозначение вида и способа присое динения внешних проводников
1 - переднее, винтовыми зажимами
ХХ - Условное обозначение напряжений включаю щей катушки:
постоянного тока:
02 - 12 В; 04 - 24 В; 09 - 48 В; 11 - 60 В; 13 - 110 В; 15 - 220 В
переменного тока частоты 50 Гц
21 - 12 В; 22 - 24 В; 24 - 36 В; 25 - 40 В; 29 - 110 В; 34 - 220 В;
35 - 230 В; 36 - 240 В; 37 - 380 В; 38 - 400 В; 39 - 415 В
переменного тока частоты 60 Гц
48 - 12 В; 49 - 24 В; 52 - 40 В; 55 - 110 В; 60 - 220 В; 61 - 230 В;
62 - 240 В; 63 - 380 В; 66 - 440 В
Х - Условное обозначение коммутационной из носостойкости:
4 - класс А
6 - класс Б
ХХ - Условное обозначе ние степени зашиты:
00 - степень защиты IP00 по ГОСТ 14254-80
Х - Вид климатического исполнения по ГОСТ 15150-69:
У - для умеренного климата
Т - для тропического климата
3 - Категория размещения по ГОСТ 15150-69
