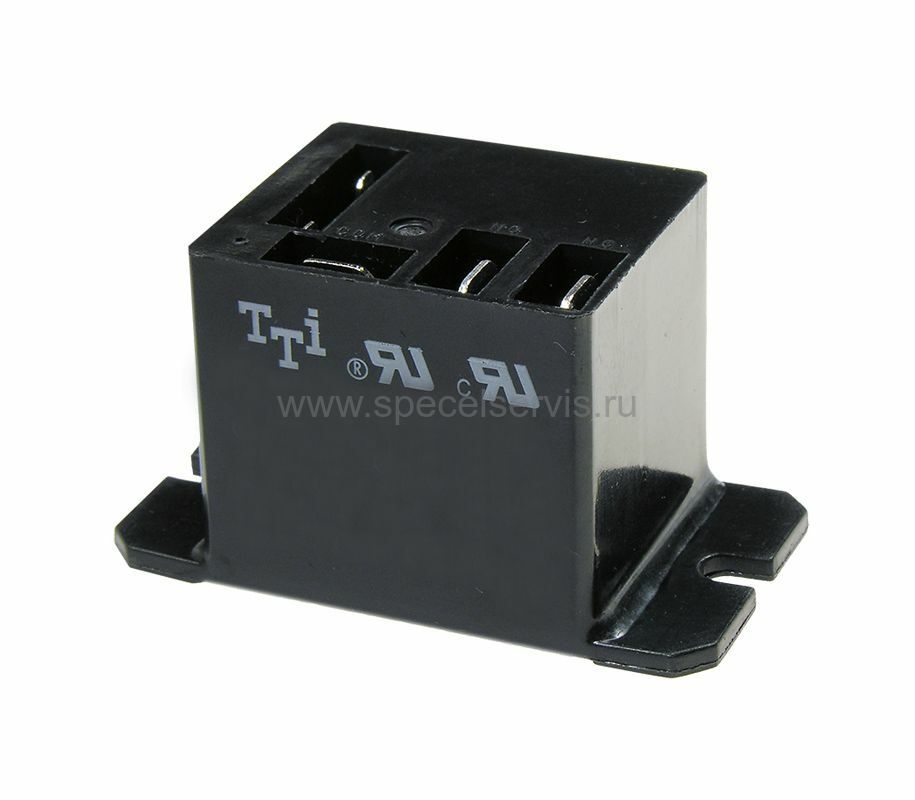

TR91F-24VDC-SC-C
Наведите на картинку для увеличения
TR91F-24VDC-SC-C – Описание
- Способ монтажа: допустима смывка
- Материал контактов: AgSnIn
- Вес 33 г
- Модель TR91F имеет крышку
- Соответствует стандартам UL и cUL (Е156406)
- Напряжение срабатывания 75% от номинального напряжения
- Напряжение отпускания 10% (DC) или 30% (AC) от номинального напряжения
- Макс. допуст. рабочее напряжение 110% от номинального напряжения
| Модель | Номин. напряжение, В | Номин. ток, мА | Сопротивление катушки, Ом (±10%) | Потребляемая мощность, Вт |
| TR91(F) DC | 5 | 1185 | 28 | 0.9 |
| 12 | 77 | 160 | 0.9 | |
| TR91(F) AC | 220 | 9.5 | 13490 | 2.0 |
| Модель | TR91(F) Тип A | TR91(F) Тип C | |
| N/O | N/C | ||
| Значения параметров (UL) | 40 А, 240 B (AC) 2HP 250/277 B (AC) |
40 А, 240 B (AC) 2HP 250/277 B (AC) |
30 А, 240 B (AC) 30 A, 30 B (DC) 1.5HP 250 B (AC) |
| Макс. напряжение переключения | 250 B (AC), 30 B (DC) | ||
| Макс. ток переключения | 40 А | 40 А | 30 А |
| Макс. мощность переключения | 7200 ВА, 1100 Вт | 4800 ВА, 720 Вт | 2400 ВА, 360 Вт |
| Сопротивление контактов, мОм | 100 |
| Время срабатывания, мс | DC: 15.0 AC: 20.0 |
| Время отпускания, мс | DC: 10.0 AC: 15.0 |
| Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) | 1500 |
| Напряжение пробоя между контактами в теч. 1 мин., В (AC) | 1000 |
| Макс. количество срабатываний | 300 операций/мин. |
| Сопротивление изоляции, МОм (при 500 В) | 1000 |
| Рабочая температура, °С | -55 +85 |
| Относительная влажность, % | 45-80 |
| Макс. повышение температуры обмотки, °С | 60 |
| Ударопрочность | 10G мин. (100 м/с) |
| Механический ресурс срабатывания | 1х107 |
