TRC-24VDC-SC-CD
Наведите на картинку для увеличения

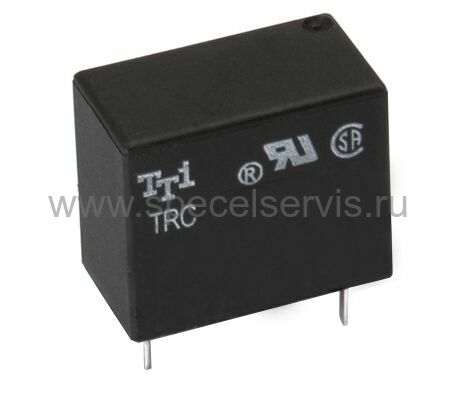

TRC-24VDC-SC-CD – Описание
Электромагнитные реле семейства TRC конструктивно выполнены в герметичном корпусе с одной переключающей группой контактов (SPDT) и рассчитаны на коммутацию тока силой до 10 А, что соответствует мощности в нагрузке 280 Вт (1200 ВА). Типовая мощность, потребляемая стандартной катушкой, не превышает 0,45 Вт. Для реле с чувствительной катушкой эти параметры несколько ниже: ток коммутации 7 А и мощность всего 196 Вт.
Кроме компактных размеров и малой площади требуемого посадочного места на печатной плате, электромагнитные реле TRC отличаются также малым весом, увеличенным механическим ресурсом срабатываний, высокой скоростью переключения и устойчивостью к ударным нагрузкам с ускорением не менее 10 g.
Обратите внимание, что реле серии TRC более не производятся.
- Активная нагрузка (cosФ=1) для стандартного исполнения:
- 10 А, 120 B AC / 28 B DC,
- 5 А, 240 B AC / 28 B DC;
- Максимально допустимое напряжение: 265 B AC, 30 B DC;
- Максимально допустимый ток коммутации: 10 А;
- Максимально допустимая мощность: 1200 ВА, 280 Вт;
- Сопротивление контактов: 100 мОм;
- Время срабатывания: 10 мс;
- Время отпускания: 4 мс;
- Напряжение пробоя между катушкой и контактом: 2800 В AC (1 мин);
- Напряжение пробоя между контактами: 750 В AC (1 мин);
- Максимальное количество срабатываний: 300 операций/мин;
- Сопротивление изоляции: 5000 МОм (при 500 В);
- Относительная влажность: 45…85%
- Максимальное повышение температуры обмотки: 40 °С;
- Ударопрочность: не менее 10 g (100 м/с);
- Механический ресурс срабатывания: 1х107;
- Вес реле: 6 г;
- Рабочий температурный диапазон: -30…+60 °C;
- Габаритные размеры: 10,2х18,2х14,8 мм;
- Соответствует стандартам UL и cUL (Е156521), CSA (LR102317), TUV (R50062360).
|
Модель |
UНОМ, В |
IНОМ, мА |
RКАТ, Ом ±10% |
PКАТ, Вт |
|
TRC-D |
5 |
91 |
55 |
0,45 |
|
9 |
50 |
180 |
0,45 |
|
|
12 |
37,5 |
320 |
0,45 |
|
|
24 |
18,8 |
1280 |
0,45 |
|
|
TRC-L |
5 |
40 |
125 |
0,2 |
|
9 |
33,3 |
180 |
0,2 |
|
|
12 |
22,5 |
400 |
0,2 |
|
|
24 |
8,16 |
2800 |
0,2 |
Параметры для заказа
|
TRC |
- |
12V |
DC |
- |
S |
C |
- |
C |
D |
|
1 |
|
2 |
|
|
3 |
4 |
|
5 |
6 |
- TRC – семейство реле TTI
- 12V – номинальное напряжение катушки (3, 5, 6, 9, 12, 24, 48 В)
- S – возможность использования флюса (F – пайка без флюса, S – пайка с флюсом)
- C – материал покрытия контактов (B – AgCdO, C – AgSnIn)
- C – конфигурация контактов (A – 1 Form A, C – 1 Form C)
- D – чувствительность катушки (D – стандартная, L – высокая)
