TRCA-5VDC-SD-ALF
Наведите на картинку для увеличения
TRCA-5VDC-SD-ALF – Описание
- Активная нагрузка (cosФ=1) для стандартного исполнения: 8 А, 250 B AC;
- Максимально допустимое напряжение: 277 B AC, 30 B DC;
- Максимально допустимый ток коммутации: 8 А;
- Максимально допустимая мощность: 2000 ВА;
- Сопротивление контактов: 100 мОм;
- Время срабатывания: 8 мс;
- Время отпускания: 5 мс;
- Напряжение пробоя между катушкой и контактом: 4000 В AC (1 мин);
- Напряжение пробоя между контактами: 1000 В AC (1 мин);
- Максимальное напряжение коммутации: 6 кВ (1.2/50 мс);
- Сопротивление изоляции: 1000 МОм (при 500 В);
- Относительная влажность: 5…85%
- Максимальное повышение температуры обмотки: 70 °С;
- Механический ресурс срабатывания: 1х107;
- Вес реле: 6 г;
- Рабочий температурный диапазон: -40…+85 °C;

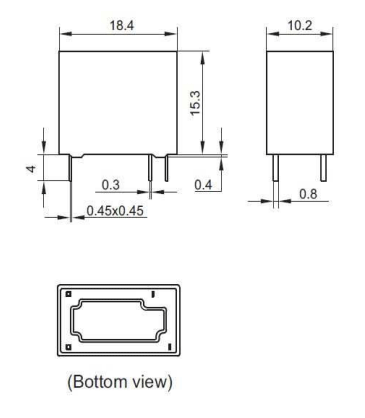

- Габаритные размеры: 10,2х18,2х15,3 мм;
|
Модель |
UНОМ, В |
IНОМ, мА |
RКАТ, Ом ±10% |
PКАТ, Вт |
|
TRCA-L |
3 |
67 |
45 |
0,2 |
|
5 |
40 |
125 |
0,2 |
|
|
6 |
33,3 |
180 |
0,2 |
|
|
9 |
22,5 |
400 |
0,2 |
|
|
12 |
16,7 |
720 |
0,2 |
|
|
18 |
11,25 |
1600 |
0,2 |
|
|
24 |
8,16 |
2800 |
0,2 |
|
|
48 |
4,17 |
11520 |
0,2 |
Параметры для заказа
|
TRCA |
- |
12V |
DC |
- |
S |
D |
- |
A |
L |
F |
- |
R |
|
1 |
|
2 |
|
|
3 |
4 |
|
5 |
6 |
7 |
8 |
- TRCA – семейство реле TTI
- 12V – номинальное напряжение катушки (3, 5, 6, 9, 12, 24, 48 В)
- S – возможность использования флюса (F – пайка без флюса, S – пайка с флюсом)
- D – материал покрытия контактов (AgSnO2)
- A – конфигурация контактов (A – 1 тип A)
- L – чувствительность катушки (D – стандартная, L – высокая)
- F - тип терминалов (класс F)
- R - соответствует директиве RoHS
