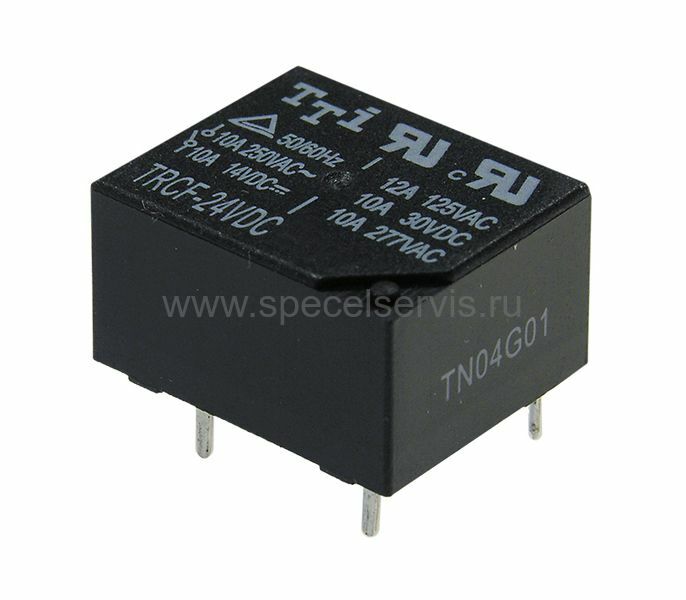

TRCF-24VDC-SD-A-R
Наведите на картинку для увеличения
TRCF-24VDC-SD-A-R – Описание
- Активная нагрузка (cosФ=1) для стандартного исполнения:
- UL: 12 А 125 B AC, 10 А 277 В AC / 30 B DC,
- TUV: 12 А 250 B AC, 12 A 30 B DC;
- Максимально допустимое напряжение: 277 B AC, 30 B DC;
- Максимально допустимый ток коммутации: 12 А;
- Максимально допустимая мощность: 2770 ВА, 300 Вт;
- Сопротивление контактов: 100 мОм;
- Время срабатывания: 8 мс;
- Время отпускания: 5 мс;
- Напряжение пробоя между катушкой и контактом: 2500 В AC (1 мин);
- Напряжение пробоя между контактами: 1000 В AC (1 мин);
- Сопротивление изоляции: 1000 МОм (при 500 В);
- Относительная влажность: 35…85%
- Механический ресурс срабатывания: 1х107;
- Вес реле: 6 г;
- Рабочий температурный диапазон: -40…+70 °C;

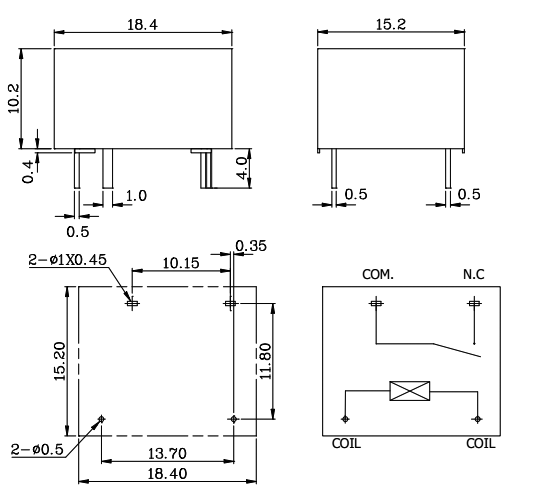

- Габаритные размеры: 10,2х18,4х15,2 мм;
|
Модель |
UНОМ, В |
IНОМ, мА |
RКАТ, Ом ±10% |
PКАТ, Вт |
|
TRCF |
3 |
150 |
20 |
0,45 |
|
5 |
89,3 |
56 |
0,45 |
|
|
6 |
75 |
80 |
0,45 |
|
|
9 |
50 |
180 |
0,45 |
|
|
12 |
37,5 |
320 |
0,45 |
|
|
18 |
25 |
720 |
0,45 |
|
|
24 |
18,8 |
1280 |
0,45 |
Параметры для заказа
|
TRCF |
- |
24V |
DC |
- |
S |
D |
- |
A |
- |
R |
|
1 |
|
2 |
|
|
3 |
4 |
|
5 |
6 |
- TRCF – семейство реле TTI
- 24V – номинальное напряжение катушки (3, 5, 6, 9, 12, 18, 24 В)
- S – возможность использования флюса (F – пайка без флюса, S – пайка с флюсом)
- D – материал покрытия контактов (B – AgCdO, C – AgSnIn)
- A – конфигурация контактов (A – 1 тип A, C – 1 тип C)
- R – соответствует директиве RoHS
