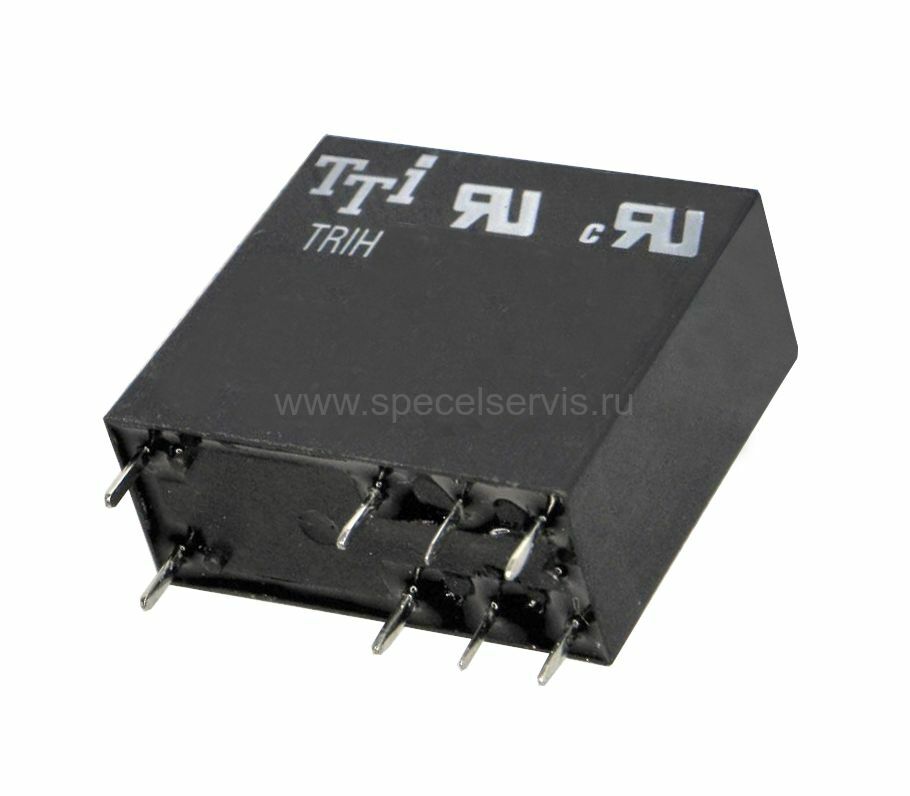

TRIH-24VDC-SD-2CM-R
Наведите на картинку для увеличения
TRIH-24VDC-SD-2CM-R – Описание
- Способ монтажа: без воздействия флюса
- Материал контактов: AgCdO (TRIH-SB), AgSnO2 (TRIH-SD)
- Вес 17 г
- Соответствует стандартам UL и cUL (Е156406), TUV (R50053235, R50058882, R50058874)
- Напряжение срабатывания 75% от номинального напряжения
- Напряжение отпускания 10% от номинального напряжения
- Макс. допуст. рабочее напряжение 110% от номинального напряжения
| Модель | Номин. напряжение, В | Номин. ток, мА | Сопротивление катушки, Ом (±10%) | Потребляемая мощность, Вт |
| TRIH | 5 | 106 | 47 | 0.53 |
| 12 | 43.6 | 275 | 0.53 | |
| 24 | 21.8 | 1000 | 0.53 |

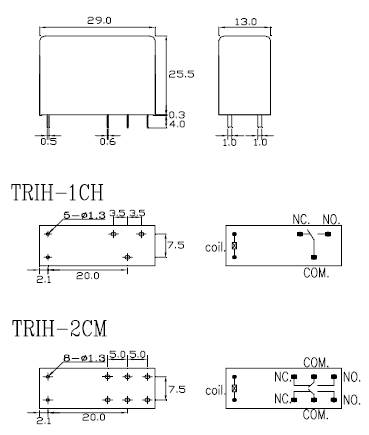

| Модель | TRIH-1CH | TRIH-2CM |
| Значения параметров Активная нагрузка (cosФ=1) |
10 А, 30 B (DC) 10 А, 250 B (АС) 1/3 HP 250 B (AC) TV-5 125 B (AC) |
10 А, 30 B (DC) 10 А, 250 B (АС) 5 А, 30 B (DC) 5 А, 250 B (АС) TV-3 125 B (AC) |
| Макс. напряжение переключ. | 277 B (AC), 30 В (DC) | 250 B (AC), 30 В (DC) |
| Макс. ток переключ. | 10 А | 5 А |
| Макс. мощность переключ. | 1875 ВА 150 Вт | 500 ВА 90 Вт |
| Минимальная нагрузка | 5 B (DC), 10 мА | 5 B (DC), 10 мА |
| Сопротивление контактов, мОм | 50 |
| Время срабатывания, мс | 15 |
| Время отпускания, мс | 10 |
| Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) | 5000 |
| Напряжение пробоя между группами контактов в теч. 1 мин., В (AC) | 3000 |
| Напряжение пробоя между разомкн. контактами в теч. 1 мин., В (AC) | 1000 |
| Макс. количество срабатываний | 20 операций/мин. |
| Сопротивление изоляции, МОм (при 500 В) | 100 |
| Рабочая температура, °С | -40 +70 |
| Относительная влажность, % | 35-85 |
| Ударопрочность | 10G мин. (100 м/с) |
| Механический ресурс срабатывания | 1х107 |
