TRJ-12VDC-SA-AL-R

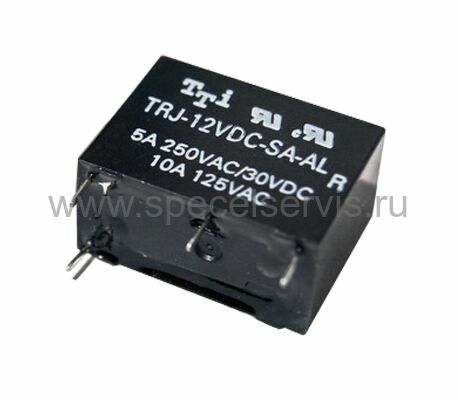

TRJ-12VDC-SA-AL-R TAISHING - фото

Наведите на картинку для увеличения

155.82 Р
127.01 Р250+
121.52 Р1000+
Под заказ
Оптовые цены:
Кол-во 250+ 1000+
Цена 127.01 Р 121.52 Р

Минимальное кол-во: 1.

10132339
Бренд:TAISHING
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

TRJ-12VDC-SA-AL-R – Описание

Электромагнитные реле семейства TRJ конструктивно выполнены в герметичном корпусе с одной парой контактов на замыкание (SPST-NO) или переключающей группой контактов (SPDT) и рассчитаны на коммутацию тока силой до 10 А, что соответствует мощности в нагрузке 150 Вт (1250 ВА). Типовая мощность, потребляемая стандартной катушкой, не превышает 0,45 Вт, а чувствительной – не более 0,2 Вт.

Кроме компактных размеров и малой площади требуемого посадочного места на печатной плате, электромагнитные реле TRJ отличаются также малым весом, увеличенным механическим ресурсом срабатываний, высокой скоростью переключения и устойчивостью к ударным нагрузкам с ускорением не менее 100 м/с2.

  • Сопротивление контактов: 100 мОм (1 А, 24 В);
  • Время срабатывания: не более 8 мс;
  • Время отпускания: не более 5 мс;
  • Напряжение пробоя между катушкой и контактом: 4000 В AC (1 мин);
  • Напряжение пробоя между контактами: 1000 В AC (1 мин);
  • Сопротивление изоляции: 1000 МОм (при 500 В);
  • Относительная влажность: 35…95%
  • Ударопрочность: не менее 100 м/с2;
  • Механический ресурс срабатывания: не менее 1х107 (без нагрузки);
  • Электрический ресурс срабатываний: не менее 1х105;
  • Вес реле: 7 г;
  • Рабочий температурный диапазон: -40…+70 °C;
  • Габаритные размеры: 10,2х20,5х15,3 мм;

Параметры контактов реле

Параметр

TRJ

1 Form A

1 Form C

N/O

N/C

Активная нагрузка (cosФ=1)

5A 30VDC

5A 250VAC

10A 125VAC

5A 30VDC

5A 250VAC

10A 125VAC

3A 30VDC

3A 250VAC

Значение тока

10A

10A

3A

Макс. допустимое напряжение

277VAC / 30VDC

Макс. допустимый ток

10A

10A

3A

Макс. допустимая мощность

1250VA/150W

750VA/90W

Материал контактов

Сплав серебра

Параметры обмоток реле

Модель

UНОМ, В

IНОМ, мА

RКАТ, Ом ±10%

PКАТ, Вт

TRJ-L

(высокая чувствительность)

3

67

45

0,2

5

40

125

6

33,3

180

9

22,5

400

12

16,7

720

18

11,25

1600

24

8,57

2800

TRJ-D

(стандартная чувствительность)

3

150

20

0,45

5

91

55

6

75

80

9

50

180

12

37,5

320

18

25

720

24

18,75

1280

Информация для заказа

TRJ

-

12VDC

-

S

A

-

A

D

-

R

1



2



3

4



5

6



7

  1. TRJ – семейство силовых реле TTI
  2. 12VDC – номинальное постоянное напряжение катушки (3, 5, 6, 9, 12, 18, 24 В)
  3. S – корпус закрытого типа, герметичный
  4. A – материал покрытия контактов (AgNi)
  5. A – конфигурация контактов (A – 1 Form A, C – 1 Form C)
  6. D – чувствительность катушки (D – стандартная, L – высокая)
  7. R – соответствие директиве RoHS
TRJ-12VDC-SA-AL-R реле эл.магнитное (рис.2)

TRJ-12VDC-SA-AL-R – Прикрепленные файлы

TRJ RELAY (TRJ_RELAY.pdf, 5,605 Kb) [Скачать]

TRJ-12VDC-SA-AL-R – Характеристики
