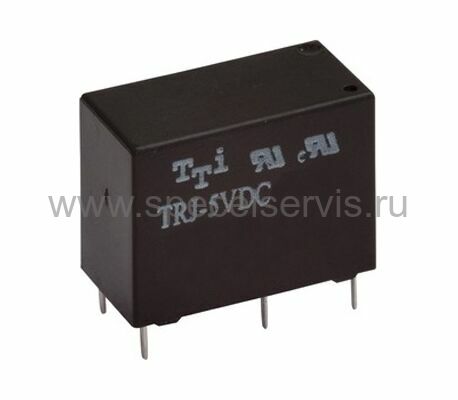

TRJ-5VDC-SA-AL-R – Описание
Электромагнитные реле семейства TRJ конструктивно выполнены в герметичном корпусе с одной парой контактов на замыкание (SPST-NO) или переключающей группой контактов (SPDT) и рассчитаны на коммутацию тока силой до 10 А, что соответствует мощности в нагрузке 150 Вт (1250 ВА). Типовая мощность, потребляемая стандартной катушкой, не превышает 0,45 Вт, а чувствительной – не более 0,2 Вт.
Кроме компактных размеров и малой площади требуемого посадочного места на печатной плате, электромагнитные реле TRJ отличаются также малым весом, увеличенным механическим ресурсом срабатываний, высокой скоростью переключения и устойчивостью к ударным нагрузкам с ускорением не менее 100 м/с2.
- Сопротивление контактов: 100 мОм (1 А, 24 В);
- Время срабатывания: не более 8 мс;
- Время отпускания: не более 5 мс;
- Напряжение пробоя между катушкой и контактом: 4000 В AC (1 мин);
- Напряжение пробоя между контактами: 1000 В AC (1 мин);
- Сопротивление изоляции: 1000 МОм (при 500 В);
- Относительная влажность: 35…95%
- Ударопрочность: не менее 100 м/с2;
- Механический ресурс срабатывания: не менее 1х107 (без нагрузки);
- Электрический ресурс срабатываний: не менее 1х105;
- Вес реле: 7 г;
- Рабочий температурный диапазон: -40…+70 °C;

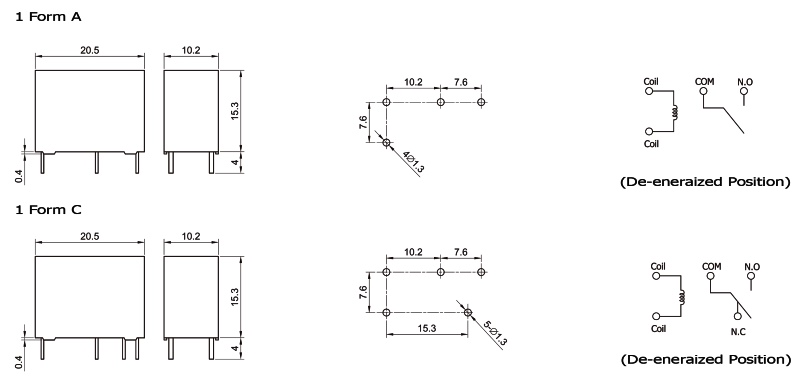

- Габаритные размеры: 10,2х20,5х15,3 мм;
Параметры контактов реле
|
Параметр |
TRJ |
||
|
1 Form A |
1 Form C |
||
|
N/O |
N/C |
||
|
Активная нагрузка (cosФ=1) |
5A 30VDC 5A 250VAC 10A 125VAC |
5A 30VDC 5A 250VAC 10A 125VAC |
3A 30VDC 3A 250VAC |
|
Значение тока |
10A |
10A |
3A |
|
Макс. допустимое напряжение |
277VAC / 30VDC |
||
|
Макс. допустимый ток |
10A |
10A |
3A |
|
Макс. допустимая мощность |
1250VA/150W |
750VA/90W |
|
|
Материал контактов |
Сплав серебра |
||
Параметры обмоток реле
|
Модель |
UНОМ, В |
IНОМ, мА |
RКАТ, Ом ±10% |
PКАТ, Вт |
|
TRJ-L (высокая чувствительность) |
3 |
67 |
45 |
0,2 |
|
5 |
40 |
125 |
||
|
6 |
33,3 |
180 |
||
|
9 |
22,5 |
400 |
||
|
12 |
16,7 |
720 |
||
|
18 |
11,25 |
1600 |
||
|
24 |
8,57 |
2800 |
||
|
TRJ-D (стандартная чувствительность) |
3 |
150 |
20 |
0,45 |
|
5 |
91 |
55 |
||
|
6 |
75 |
80 |
||
|
9 |
50 |
180 |
||
|
12 |
37,5 |
320 |
||
|
18 |
25 |
720 |
||
|
24 |
18,75 |
1280 |
Информация для заказа
|
TRJ |
- |
12VDC |
- |
S |
A |
- |
A |
D |
- |
R |
|
1 |
|
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
- TRJ – семейство силовых реле TTI
- 12VDC – номинальное постоянное напряжение катушки (3, 5, 6, 9, 12, 18, 24 В)
- S – корпус закрытого типа, герметичный
- A – материал покрытия контактов (AgNi)
- A – конфигурация контактов (A – 1 Form A, C – 1 Form C)
- D – чувствительность катушки (D – стандартная, L – высокая)
- R – соответствие директиве RoHS
