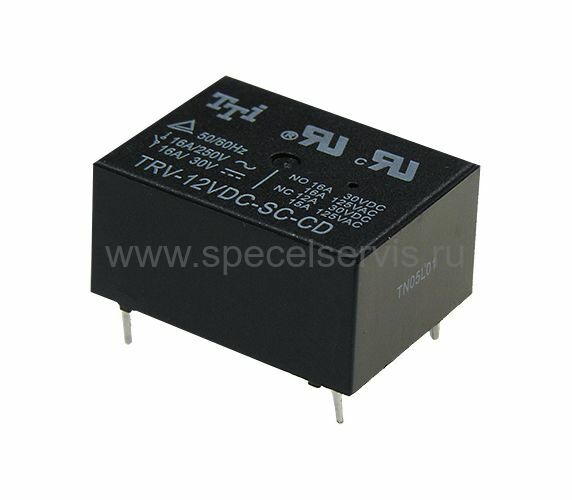

TRV-12VDC-SC-CD
Наведите на картинку для увеличения
TRV-12VDC-SC-CD – Описание
- Способ монтажа: допустима смывка
- Материал контактов: AgSnIn
- Вес 10 г
- Соответствует стандартам UL (Е156521), TUV (R50050856)
- Напряжение срабатывания 80% от номинального напряжения
- Напряжение отпускания 5% от номинального напряжения
- Макс. допуст. рабочее напряжение 130% от номинального напряжения
| Модель | Номин. напряжение, В | Номин. ток, мА | Сопротивление катушки, Ом (±10%) | Потребляемая мощность, Вт |
| TRV-AL | 12 | 16.7 | 720 | 0.2 |
| 24 | 8.3 | 2880 | 0.2 | |
| TRV-CD | 5 | 90.1 | 55.5 | 0.45 |
| 12 | 37.5 | 320 | 0.45 | |
| 24 | 18.8 | 1280 | 0.45 |
| Модель | TRV-AL | TRV-CD | |
| N/O | N/C | ||
| Значения параметров Активная нагрузка (cosФ=1) |
16 А, 30 B (DC) 16 А, 250 B (АС) 16 А, 125 B (АС) |
16 А, 30 B (DC) 16 А, 250 B (АС) 16 А, 125 B (АС) |
15 А, 30 B (DC) 15 А, 250 B (АС) 12 А, 125 B (АС) |
| Макс. допуст. напряжение | 100 B (DC) 250 B (AC) | ||
| Макс. допуст. ток | 16 А | 16 А | 12 А |
| Макс. допуст. мощность | 480 Вт 2000 ВА | 480 Вт 2000 ВА | 360 Вт 1875 ВА |
| Минимальная нагрузка | 5 B (DC), 100 мА | ||
| Сопротивление контактов, мОм | 100 |
| Время срабатывания, мс | 10 |
| Время отпускания, мс | 5 |
| Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (АС) | 1500 |
| Напряжение пробоя между контактами , В (AC) | 750 |
| Макс. количество срабатываний | 300 операций/мин. |
| Сопротивление изоляции, МОм (при 500 В) | 100 |
| Рабочая температура, °С | -40 +70 |
| Относительная влажность, % | 45-80 |
| Макс. повышение температуры обмотки, °С | 30 |
| Ударопрочность | 10G мин. (100 м/с) |
| Механический ресурс срабатывания | 5х106 |
