TRY-48VDC-S-2C

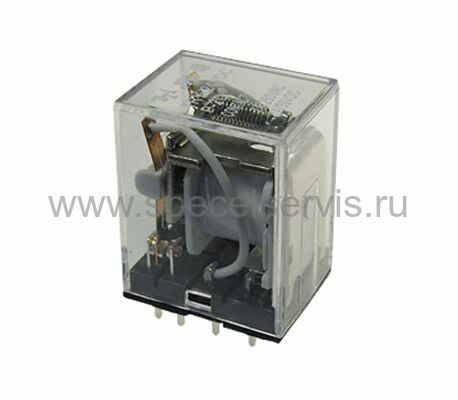

Наведите на картинку для увеличения
TRY-48VDC-S-2C – Описание
Электромагнитные реле постоянного тока из серии TRY конструктивно выполнены в негерметичном корпусе с прозрачной крышкой и содержат две (DPDT) или четыре (4PDT) переключающих групп контактов. Реле рассчитаны на коммутацию тока силой до 10 А (DPDT) и до 5 А (4PDT), что соответствует мощности в нагрузке 280 Вт (2200 ВА) и 140 Вт (1100 ВА), соответственно. Типовая мощность, потребляемая катушкой, не превышает 0,9 Вт.
Подключение проводов к выводам реле TRY возможно как непосредственно с помощью пайки, так и с использованием соответствующих колодок серии PYF, облегчающих крепление реле на DIN-рейку или плоскую поверхность: для реле TRY-2C (DPDT) рекомендуются колодки PYF-08A или PYF-08AE, а для реле TRY-4C (4PDT) – колодки PYF-14A или PYF-14AE.
- Вес реле: 37 г;
- Материал контактов: AgCdO;
- Габаритные размеры: 35,5х28х21,5 мм;
- Соответствует стандартам UL и cUL (Е156521).
Параметры обмотки
| UНОМ, В | UСРАБ, В | UОТП, В | IНОМ, мА | RКАТ, Ом ±10 % | PКАТ, Вт |
| 6 | 4.8 | 0.6 | 150 | 40 | 0.9 |
| 12 | 9.6 | 1.2 | 75 | 160 | 0.9 |
| 24 | 19.2 | 2.4 | 36.9 | 650 | 0.9 |
| 48 | 38.4 | 4.8 | 18.5 | 2600 | 0.9 |
| 110 | 88 | 11 | 10 | 11000 | 0.9 |
Параметры контактов
| Модель | TRY-2C (DPDT) | TRY-4C (4PDT) |
| Максимальный ток | 10 А, 220 B (АС) 10 А, 28 B (DC) |
5 А, 277 B (АС) 5 А, 28 B (DC) |
| Макс. напряжение переключения | 220 B (AC) 28 B (DC) |
|
| Макс. ток переключения | 10 А | 5 А |
| Макс. мощность переключения | 2200 ВА 280 Вт |
1100 ВА 140 Вт |
| Минимальная нагрузка | 100 мА 5 В (DC) | |
| Сопротивление контактов, мОм | 100 | |
| Время срабатывания, мс | 25 | |
| Время отпускания, мс | 25 | |
| Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) | 1500 | |
| Напряжение пробоя между группами контактов в теч. 1 мин., В (AC) | 750 | |
| Напряжение пробоя между разомкн. контактами в теч. 1 мин., В (AC) | 750 | |
| Макс. количество срабатываний | 20 операций/мин. | |
| Сопротивление изоляции, МОм (при 500 В) | 100 | |
| Рабочая температура, °С | -40 +70 | |
| Относительная влажность, % | 40-85 | |
| Ударопрочность | 20G мин. | |
| Виброустойчивость | 6G, 10-55 Гц, дв. ампл. 1 мм | |
| Механический ресурс срабатывания | 1х107 | |
Параметры для заказа
|
TRY |
- |
12V |
DC |
- |
S |
- |
4C |
L |
|
1 |
2 |
3 |
4 |
|
5 |
6 |
- TRY – семейство реле TTI
- 12V – номинальное напряжение катушки (6, 12, 24, 48, 110 В)
- DC – тип тока управления (DC – постоянный ток, AC – переменный ток)
- S – способ подключения (S – пайка или установка в колодку, P – монтаж на ПП)
- 4C – количество переключающих групп контактов (4C – 4PDT, 2C – DPDT)
- L – светодиод (<пусто> – стандартное исполнение)
