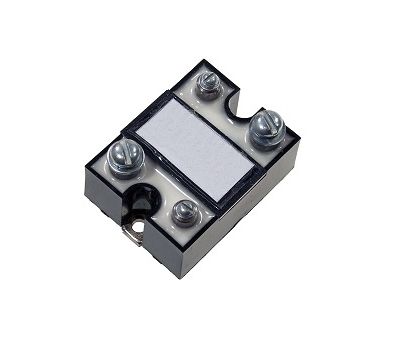

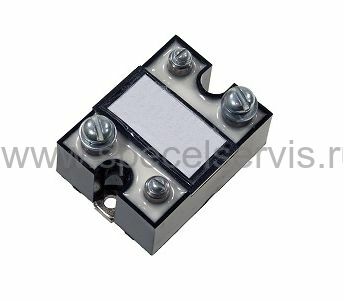

5П19.10П1-5-4-В4
Наведите на картинку для увеличения
5П19.10П1-5-4-В4 – Описание
| Особенности - Низкое сопротивление в открытом состоянии- Коммутация нагрузок в цепях постоянного и переменного тока- Совместимость с ТТЛ,ТТЛШ,КМОП- Малый ток управления (10...30мА)- Малый ток утечки в закрытом состоянии (менее 100мкА)- Возможность коммутации малых токов(~1мА)- Высокое напряжение изоляции 1500 или 4000В- Наработка на отказ 25000 часов- Диапазон рабочих температур -40...+80°C | Описание Твердотельные оптоэлектронные реле с IGBT и МОП-транзисторами на выходе являются альтернативой электромеханическим и полупроводниковым реле на основе тиристоров. Прибор состоит из инфракрасного светодиода,оптически связанного с матрицей фотодиодов,работающей в режиме фото-ЭДС и управляющей выходным коммутирующим элементом (парой МОП или IGBT- транзисторов,включенных встречно-последовательно ). При включении МОП-транзисторов в последовательную цепь образуется линейный переключатель постоянного и переменного тока двунаправленного действия. |
Рекомендуемая схема включения реле
Информация для заказа:
| 19 | 1 | 0 | П | 1 | 5 | 4 | В4 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1. 19 (19...П)
2. 1
3. 0
4. П
5. 1
" "
"1"
6. 5
7. 4
8. В4
Чертеж корпуса
Реле семейства 5П19-10П и их характеристики
| Тип реле | Uout, В | Iout, A | Rdc(ON) | Тип корпуса |
| 5П19.10П1-5-0,6 | -60...+60 | 5 | 0,07 | А1 |
| 5П19.10П1-5-0,6 | -60...+60 | 5 | 0,07 | Б2 |
