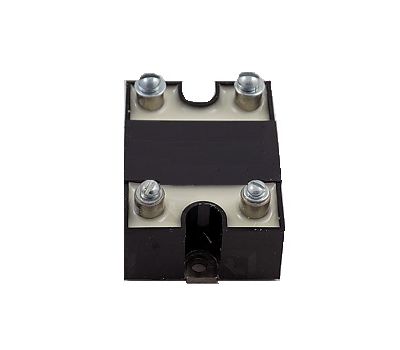

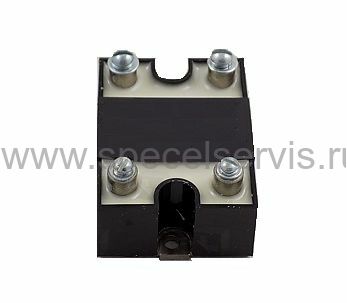

5П19.10ТС1-60-8

- Коммутация нагрузок в цепях переменного тока- Совместимость с ТТЛ,ТТЛШ,КМОП- Малый ток управления (10...30мА)- Низкое остаточное напряжение U_out(on) is1500 или 4000В- Наработка на отказ                     25000 часов- Диапазон рабочих температур    -40...+80°C

Применение
- Коммутация электродвигателей переменного тока - Коммутаторы конечных нагрузок в различных системах автоматического регулирования - Контакторы в цепях переменного тока

В цепях переменного тока твердотельные оптоэлектронные реле с тиристорами на выходе являются альтернативой электромагнитным реле.

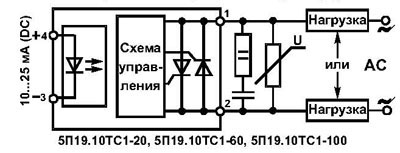

Прибор состоит из светодиода,оптически связанного с оптосимистором, который в свою очередь управляет мощным коммутирующим элементом (им может быть,например, симистор или два встречно-параллельно включенных тиристора ).

Оптоэлектронные реле (в зависимости от исполнения) имеют ряд отличий:
- Реле типа ТМ содержат встроенную схему контроля перехода через "нуль" .- Реле типа ТС включаются в произвольный момент фазы - Реле типов ТСА, ТСБ,ТСВ / ТМА,ТМБ,ТМВ содержат на выходе встроенную RC-цепь и предназначены для управления в системах с потенциальным управлением (постоянным или переменным)- ТС/ТМ - управление 10...25мА (DC) для 5П19.01, 5П19.10;4,5...7,5 (DC) для 5П36.30 - ТСА - управление 3...30B (DC) для приборов 6 класса; 4...30B (DC) для приборов 8,12 класса- ТМА - управление 3...30B (DC) для приборов 6,8 класса; 4...30B (DC) для приборов 12 класса- ТСБ/ТМБ - управление 6...30В (AC)- ТСВ/ТМВ - управление 110...280В (AC)

Предлагаемые реле взаимозаменяемы с аналогичными приборами фирм "Crydom", "Siemens" и др. и имеют совпадающую с ними цоколевку и расположение выводов.
