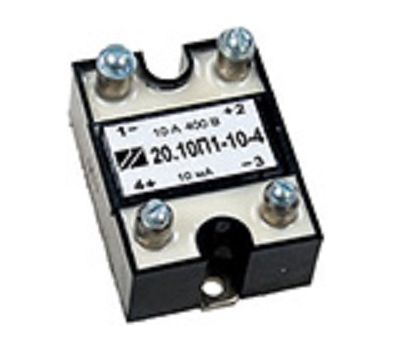

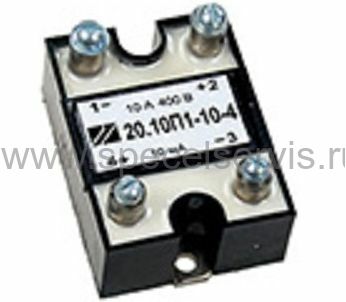

5П20.10ПА1-40.1-В20
Наведите на картинку для увеличения
5П20.10ПА1-40.1-В20 – Описание
| Особенности - Коммутация нагрузок в цепях постоянного тока- Совместимость с ТТЛ,ТТЛШ,КМОП- Низкое сопротивление в открытом состоянии- Малый ток управления (10...30мА)- Малый ток утечки в закрытом состоянии (менее 100мкА)- Возможность коммутации малых токов (~1мА)- Высокое напряжение изоляции Uis1500 или 4000В- Наработка на отказ 25000 часов- Диапазон рабочих температур -40...+80°C | Описание В цепях постоянного тока твердотельные оптоэлектронные реле с МОП-транзисторами и IGBT на выходе являются альтернативой электромагнитным реле. Прибор состоит из инфракрасного светодиода,оптически связанного с электронной схемой, управляющей,в свою очередь, выходным элементом (мощным МОП-тразистором или IGBT ). |

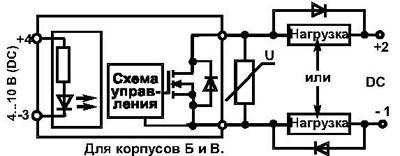

Рекомендуемая схема включения реле
| 20 | 1 | 0 | П | А | 1 | 40 | 1 | В20 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1. 20 (19...П)
2. 1
3. 0
4. П
5. А6. 1
" "
"1"
7. 50
8. 0,6
9. В20
Чертеж корпуса
Реле семейства 5П20-10П и их характеристики
| Тип реле | Uout, В | Iout, A | Rdc(ON) | Тип корпуса |
| 5П20.10П1-1-4 | 0...400 | 1 | 1,25 | А1 |
| 5П20.10П1-10-0,6 | 0...60 | 10 | 0,015 | А1 |
| 5П20.10П1-2,5-4 | 0...400 | 2,5 | 0,25 | А1 |
| 5П20.10П1-25-0,6 | 0...60 | 25 | 0,035 | В2 |
| 5П20.10П1-50-0,6 | 0...60 | 50 | 0,017 | В20 |
| 5П20.10П1-5-2 | 0...200 | 5 | 0,06 | А1 |
