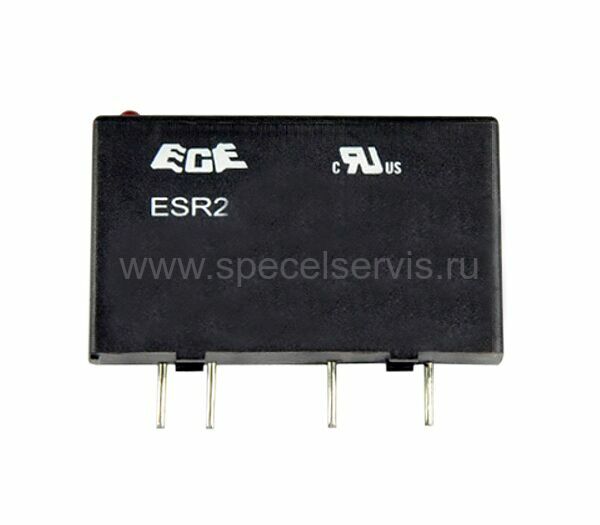

ESR-200-120-03-00
Наведите на картинку для увеличения
ESR-200-120-03-00 – Описание
- Корпус SIP для монтажа на печатную плату
- Оптически изолированное
- Со светодиодным индикатором входа
- Высокое значение dv/dt и напряжения замыкания
- Низкое энергопотребление на входе, TTL- и CMOS-совместимость
- Выключение при нулевом напряжении и нулевом токе
- Минимальные электромагнитные и радиочастотные помехи
Информация для заказа
| ESR | 20 | 0 | 240 | 03 | 00 |
| 1 | 2 | 3 | 4 | 5 | 6 |
1. Серия
2. Светодиодный индикатор:
20 - есть
21 - нет
3. Управляющее напряжение:
0 - переменное
1 - постоянное
4. Выходное номинальное напряжение
060 - 60 В пост.ток
120 - 120 В перем.ток
240 - 240 В перем.ток
5. Ток нагрузки
03 - 3 А
6. Момент переключения
00 - Zero-on
01 - Random-on
| Параметры | ESR-200 | ESR-210 | ESR-201 | ESR-211 | ||||
| 120-03-00 | 240-03-00 | 120-03-01 | 240-03-01 | 120-03-00 | 240-03-00 | 060-03-01 | ||
| Входные характеристики | ||||||||
| Светодиодный индикатор | есть | нет | есть | нет | ||||
| Коммутирующее напряжение | 4-32 В (DC) | 3-32 В (DC) | 4-32 В (DC) | 3-32 В (DC) | ||||
| Макс. управляющий ток | 15 мА | 15 мА | 15 мА | 15 мА | ||||
| Мин. напряжение размыкания | 1.5 В (DC) | 1 В (DC) | 1.5 В (DC) | 1 В (DC) | ||||
| Мин. сопротивление | 2.0 кОм | 2.2 кОм | 2.0 кОм | 2.2 кОм | ||||
| Выходные характеристики | ||||||||
| Тип нагрузки | переменный ток | переменный ток | постоянный ток | |||||
| Макс. ток нагрузки | 3 А (rms) | 3 А (rms) | 3 А (rms) | |||||
| Номин. напряжение нагрузки | 120 В (АС) | 240 В (АС) | 120 В (АС) | 240 В (АС) | 120 В (АС) | 240 В (АС) | 60 В (DС) | |
| Диапазон напряжения нагрузки | 24-140 В (АС) | 24-280 В (АС) | 24-140 В (АС) | 24-280 В (АС) | 24-140 В (АС) | 24-280 В (АС) | 3-60 В (DС) | |
| Макс. пиковое напряжение | 400 В (АС) | 600 В (АС) | 400 В (АС) | 600 В (АС) | 400 В (АС) | 600 В (АС) | 60 В (DС) | |
| Макс. пиковый ток | 80 А | 80 А | 5 А | |||||
| Макс. ток утечки в разомкн. сост. | 5 мА | 5 мА | 1 мА | |||||
| Макс. понижение напряжения в замкн. сост. | 1.5 В | 1.5 В | 1.5 В | |||||
| Мин. ток нагрузки | 50 мА | 50 мА | 10 мА | |||||
| Макс. отношение dv/dt | 100 В/мкс | 100 В/мкс | - | |||||
| Диапазон рабочей частоты | 47-63 Гц | 47-63 Гц | - | |||||
| Общие характеристики | ||||||||
| Момент переключения | Zero-on | Random-on | Zero-on | Random-on | ||||
| Макс. время включения | 8.3 мс | 100 мкс | 8.3 мс | 50 мкс | ||||
| Макс. время выключения | 8.3 мс | 8.3 мс | 8.3 мс | 100 мкс | ||||
| Мин. сопротивление изоляции | 108Ом при 500 В (DC) | |||||||
| Напряжение пробоя между входом и выходом | 2.5 кВ (АС) | 3.5 кВ (АС) | ||||||
| Макс. емкость (вход-выход) | 10 пФ | |||||||
| Рабочая температура | -20°С +85°С | -20°С +80°С | ||||||
| Температура хранения | -40°С +100°С | |||||||
