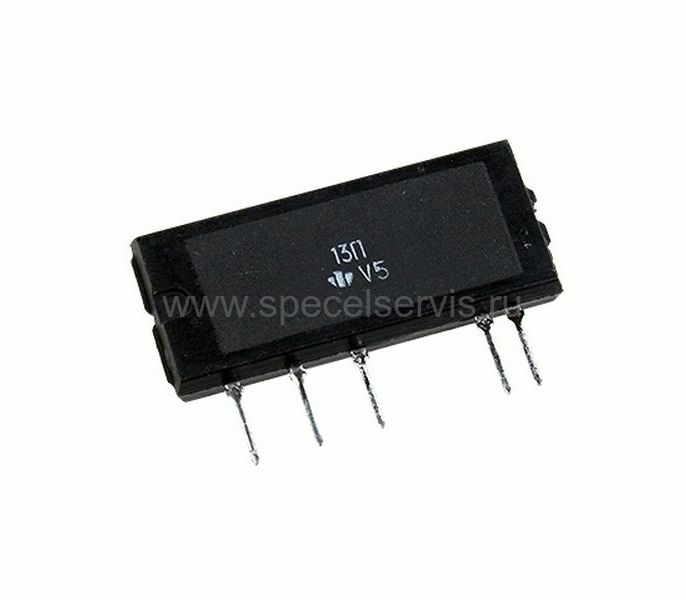

К293КП13П (5П19Т1)
Наведите на картинку для увеличения
К293КП13П (5П19Т1) – Описание
Реле средней мощности К293КП13П
Твердотельное реле. Предназначено для работы в цепях переменного тока.
Технические характеристики:
| Тип реле | Постоянное прямое напряжение на входе Uвх. @Iвх.=10mA |
Остаточное напряжение в открытом состоянии Uост. Iвх.=10mA Iком.=1А |
Ток утечки на выходе в закрытом состоянии Iут.вых. |
Напряжение изоляции Uиз. t=1мин |
Сопротивление изоляции Rиз. |
Время вкл./выкл. tвкл., tвыкл. |
Тип корпуса | ||||
| B | В | мкА | В | Ом | мс | ||||||
| min | typ | max | typ | max | typ | max | min | min | typ | ||
| К293КП13П | 1,0 | 1,4 | 1,5 | 2,0 | 2,5 | 0,1* | 100* | 1500 | 1011 | 5 | SIP12 |
* - Uвых.=600В
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации Uком. (ср.знач.) Uвх.=0.8U |
Ток коммутации Iком. | Ток коммутации импульсный Iком.и. Iвх.=10mA tимп.500мкс |
Входной ток во включенном состоянии Iвх.вкл. |
Входное напряжение в выключенном состоянии Uвх.вкл. |
Критическая скорость нарастания выходного напряжения | Рабочий диапазон температур T |
|||||
| В | A | A | мA | В | В/мкс | °C | ||||||
| min | max | min | max | max | min | max | min | max | max | min | max | |
| К293КП13П | 5 | 260 | 0,1 | 1,0 | 10 | 10 | 25 | -3,5 | 0,8 | 50 | -45 | +85 |
Рекомендуемая схема включения и чертеж корпуса:
