К449КП2ВР

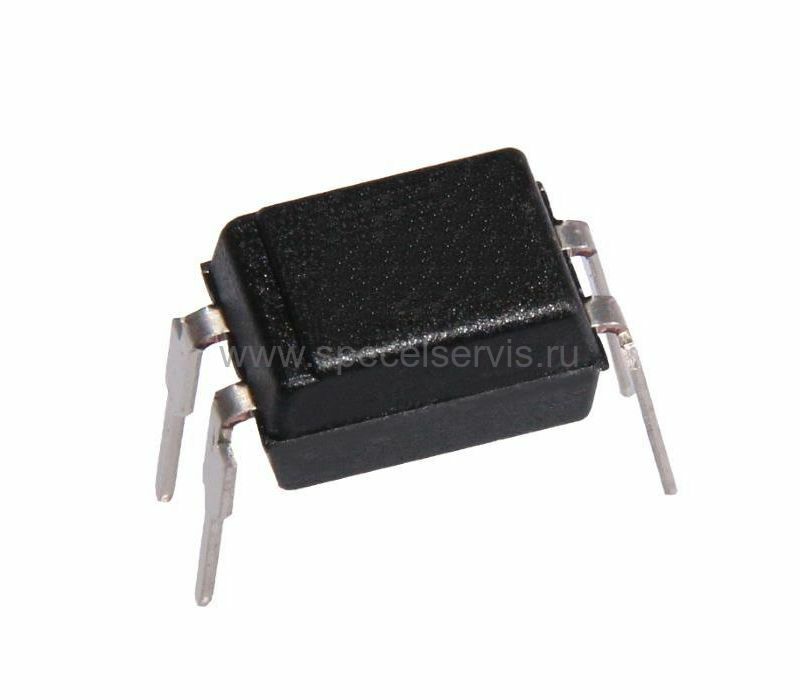

К449КП2ВР ПРОТОН - фото

Наведите на картинку для увеличения

69.00 Р
61.10 Р20+
48.60 Р300+
Под заказ
Оптовые цены:
Кол-во 20+ 300+
Цена 61.10 Р 48.60 Р

Минимальное кол-во: 1.

10130325
Бренд:ПРОТОН
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:1-2 нед.

К449КП2ВР – Описание

Реле малой мощности К449КП2ВР

Применяется в цепях постоянного и переменного тока.

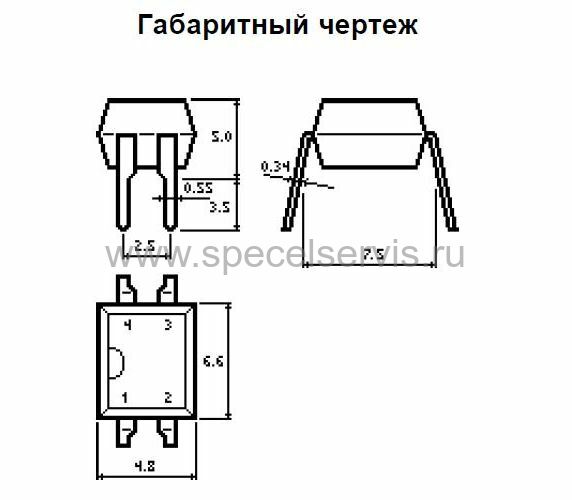

Внешний вид и габаритные размеры:

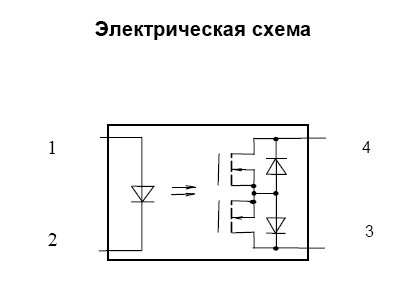

К449КП2ВР  оптореле 2-х кан. Iком=90мА Uком=350В на размык. DIP-4 (рис.2)

Технические характеристики:

Токр.=25°С
Тип реле Постоянное прямое напряжение на входе Uвх.
@Iвх.=10mA
Выходное сопротивление во вкл. состоянии
Rвых.
@Iвх.=5мА
Ток утечки на выходе в выкл. состоянии
Iут.вых.
Напряжение изоляции
Uиз.
t=1мин.
Выходная емкость в закрытом состоянии Cвых.
Uком.=60В
F=10МГц
Время
вкл./выкл.
ton, toff*
@Uвх.=0.8U Uком.
B Ом мкА В B пФ мс
min typ max max typ max min typ max
КР449КП1АР 1.1 1.3 1.6 5 - 10 ±40 3000 200 0.5/0.8 1/0.5
1 ±350 120
КР449КП1ВР 1.1 1.3 1.6 25 - 10 ±230 3000 150 - 2.0/2.0
КР449КП2ВР 1.1 1.3 1.6 40** - 10 ±230 3000 150 - 2.0/2.0
КР449КП3БР 1.1 1.3 1.6 25 - 10 ±230 3000 150 - 2.0/2.0

* - Iвх.и.=10mA, Uком.=100 В Rh(Rl)=1кОм Fвх.и.=50Гц
** - Iвх.=0

Предельно-допустимые режимы эксплуатации:

Тип реле Напряжение коммутации Uком. Ток коммутации Iком. Входной ток во вкл. состоянии
Iвх.вкл.
Входной импульсный ток
tимп.=100мкс
Iвх.и.
Входное напряжение в выключенном состоянии
Uвх.выкл.
Рассеиваемая мощность


P
Рабочий диапазон температур

T
В мA мA мA В мВт °C
max max min max max min max max min max
КР449КП1АР ±40 250 5 25 150 - 3.0 300 -45 +85
КР449КП1ВР ±350 130 5 25 150 - 3.0 300 -45 +85
КР449КП2ВР ±350 90 5 25 150 - 3.0 300 -45 +85
КР449КП3БР ±230 80 5 25 150 - 3.0 300 -45 +85

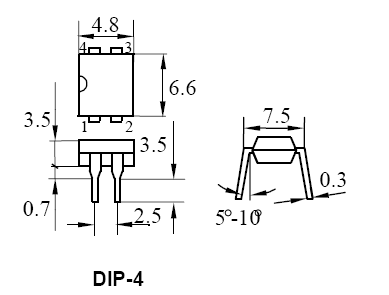

К449КП2ВР  оптореле 2-х кан. Iком=90мА Uком=350В на размык. DIP-4 (рис.3)
