К449КП4Р
Наведите на картинку для увеличения
К449КП4Р – Описание

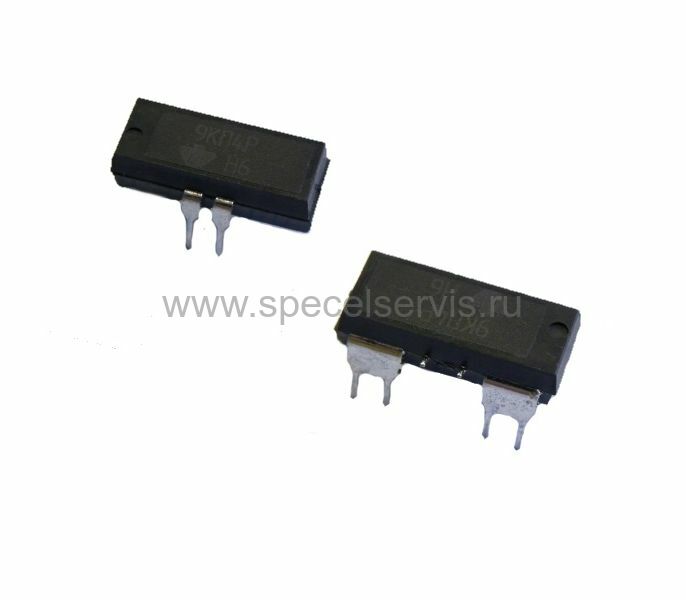

Твердотельное оптоэлектронное реле К449КП4Р
Области применения: замена электромагнитных реле, промышленная автоматика, силовой интерфейс.
Внешний вид и габаритные размеры:
Технические характеристики:
| Тип | Постоянное прямое напряжение на входе Uвх. @Iвх.=10mA |
Выходное сопротивление в открытом состоянии Rвых. |
Ток утечки на выходе в закрытом состоянии Iут.вых. |
Напряжение изоляции Uиз. t=1мин. |
Сопротивление изоляции Rиз. | Время вкл./выкл. ton, toff |
||||||
| @Iвх.=10мА | @Iком. | @Uвх.=0.8В | @Uком. | |||||||||
| B | Ом | А | мкА | В | B | Ом | мс | |||||
| min | typ | max | typ | max | typ | max | min | min | typ | |||
| КР449КП4Р | 1.1 | 1.3 | 1.5 | 3.0 | 0.6 | 2.0 | 0.1 | 10.0 | ±60 | 3000 | 1011 | 20/5 |
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации Uком. |
Ток коммутации Iком. |
Ток коммутации импульсный Iком. и Iвх.=10 мА tимп.=100мкс |
Входной ток во вкл. состоянии Iвх.вкл. |
Входное напряжение в выключенном состоянии Uвх.выкл. |
Входной импульсный ток Iвх.и. tимп.=100мкс |
Рассеиваемая мощность P |
Рабочий диапазон температур T |
||||||
| В | A | A | мA | В | мA | мВт | °C | |||||||
| min | max | min | max | min | max | min | max | min | max | max | max | min | max | |
| КР449КП4Р | -60 | 60 | -2.0 | 2.0 | -5.0 | 5.0 | 10 | 25 | -3.5 | 0.8 | 150 | 2500 | -45 | +85 |
