PRAB30S
Наведите на картинку для увеличения
PRAB30S – Описание
Твердотельное оптореле PRAB30S
Реле серии PRAB3xS представляют собой одноканальный двунаправленный нормально разомкнутый полупроводниковый ключ, управляемый светодиодом, что обеспечивает надежную гальваническую развязку входной низковольтной от выходной высоковольтной цепи. Низкий входной рабочий ток позволяет подключать реле к цифровым микросхемам управления.

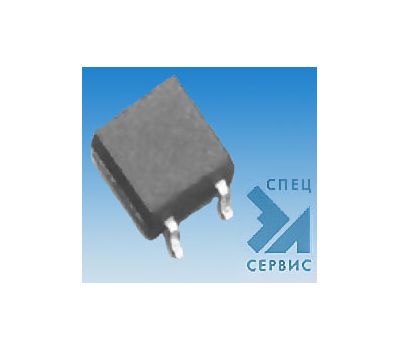

Оптореле серии PRAB3xS выпускаются в компактных корпусах SOP-4 для поверхностного монтажа, и способны полноценно функционировать в широком температурном диапазон от -55 до +100 °C.
- Количество каналов: 1;
- Тип контактов: нормально-разомкнутый;
- Входной рабочий ток: 0,5 мА (не более 3 мА);
- Максимальный входной ток: 50 мА;
- Входное напряжение в закрытом состоянии: не менее 0,5 В;
- Входное обратное напряжение: не боле 5 В;
- Ток утечки на выходе: не более 1 мкА;
- Прямое падение напряжения на выходе: не более 1,3 В (не более 1,5 В для PRAB37S);
- Время включения: 0,25 мс (не более 0,5 мс; не более 1,5 мс для PRAB37S);
- Время выключения: 0,05 мс (не более 0,2 мс);
- Напряжение изоляции: 1500 В;
- Соответствует директиве RoHS;
- Рабочий температурный диапазон: -55...+100 °C;
- Температура хранения: -55...+125 °C;
- Корпус: SOP-4.
|
Модель |
UКОМ, В |
IКОМ, мА |
IИМП, мА (1 мс) |
RТИП, Ом |
CВХ, пФ |
PРАСС, мВт |
Аналоги |
|
PRAB30S |
400 |
100 |
600 |
24 |
115 |
300 |
КР293КП1Б(В), КР293КП2Б(В) К293КП18ВР(Т), К449КП1ВР(Т) KAQY214S, AQY214S CPC1025N, CPC1030N PS7241-1A-A, PS7200A-1A M211, M221 |
|
PRAB31S |
350 |
120 |
600 |
17 |
115 |
300 |
КР293КП1Б(В), КР293КП2Б(В) К293КП18ВР(Т), К449КП1ВР(Т) KAQY210S, AQY210S CPC1030N, CPC1035N PS7241-1A-A, PS7200B-1A |
|
PRAB37S |
60 |
350 |
2000 |
0,8 |
195 |
200 |
КР293КП1А, КР293КП2А К449КП1АР(Т) KAQY212S, AQY212S CPC1018N |
