PRAC30S

Твердотельное оптореле PRAC30S

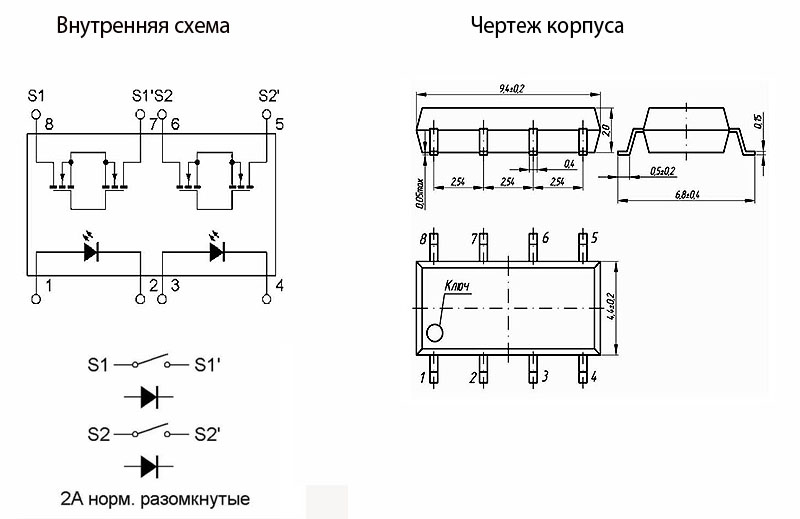

Реле серии PRAC3xS представляют собой два канала двунаправленных нормально разомкнутых полупроводниковых ключей, управляемых светодиодами, что обеспечивает надежную гальваническую развязку входных низковольтных от выходных высоковольтных цепей. Низкий входной рабочий ток позволяет подключать реле к цифровым микросхемам управления.

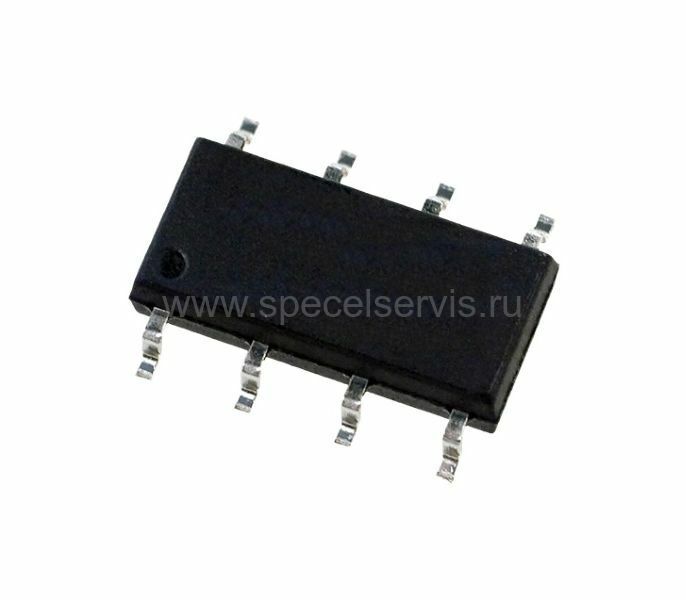

Двухканальные оптореле серии PRAC3xS выпускаются в компактных корпусах SOP-8 для поверхностного монтажа, и способны полноценно функционировать в широком температурном диапазон от -55 до +100 °C.

• Количество каналов: 2;
• Тип контактов: нормально разомкнутые;
• Входной рабочий ток: 0,5 мА (не более 3 мА);
• Максимальный входной ток: 50 мА;
• Входное напряжение в закрытом состоянии: не менее 0,5 В;
• Входное обратное напряжение: не боле 5 В;
• Ток утечки на выходе: не более 1 мкА;
• Прямое падение напряжения на выходе: не более 1,3 В (не более 1,5 В для PRAC37S);
• Время включения: 0,25 мс (не более 0,5 мс; не более 1,5 мс для PRAC37S);
• Время выключения: 0,05 мс (не более 0,2 мс);
• Напряжение изоляции: 1500 В;
• Соответствует директиве RoHS;
• Рабочий температурный диапазон: -55...+100 °C;
• Температура хранения: -55...+125 °C;
• Корпус: SOP-8.
