PRAC37S – Описание

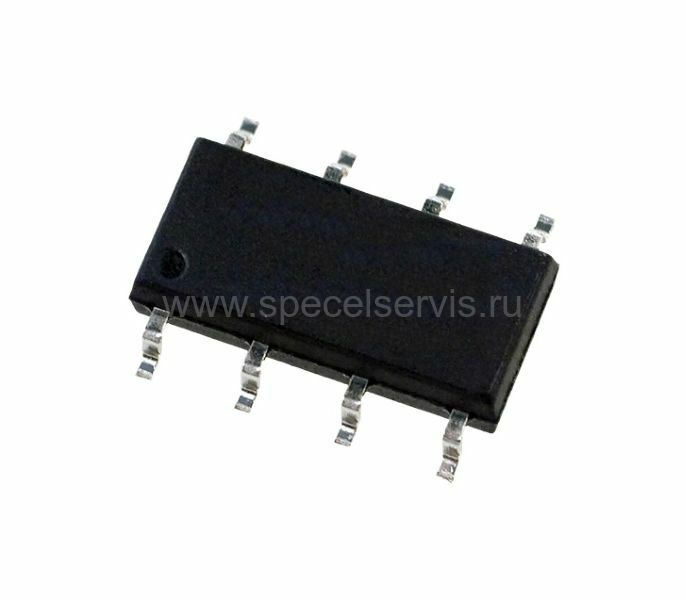

Твердотельное оптореле PRAC37S
Серия PRAC3xS представляют собой два канала двунаправленных нормально разомкнутых полупроводниковых ключей, управляемых светодиодами, что обеспечивает надежную гальваническую развязку входных низковольтных от выходных высоковольтных цепей. Низкий входной рабочий ток позволяет подключать реле к цифровым микросхемам управления. Выпускаются в компактных корпусах SOP-8 для поверхностного монтажа.
Технические характеристики:
- Количество каналов: 2;
- Тип контактов: нормально разомкнутые;
- Входной рабочий ток: 0,5 мА (не более 3 мА);
- Максимальный входной ток: 50 мА;
- Входное напряжение в закрытом состоянии: не менее 0,5 В;
- Входное обратное напряжение: не боле 5 В;
- Ток утечки на выходе: не более 1 мкА;
- Прямое падение напряжения на выходе: не более 1,3 В (не более 1,5 В для PRAC37S);
- Время включения: 0,25 мс (не более 0,5 мс; не более 1,5 мс для PRAC37S);
- Время выключения: 0,05 мс (не более 0,2 мс);
- Напряжение изоляции: 1500 В;
- Соответствует директиве RoHS;
- Рабочий температурный диапазон: -55...+100 °C;
- Температура хранения: -55...+125 °C;
- Корпус: SOP-8.
|
Модель |
UКОМ, В |
IКОМ, мА |
IИМП, мА (1 мс) |
RТИП, Ом |
CВХ, пФ |
PРАСС, мВт |
Аналоги |
|
PRAC30S |
400 |
85 |
600 |
24 |
115 |
450 |
КР293КП3Б(В), КР293КП4Б(В) К449КП3БР(Т) KAQW214S, AQW214S |
|
PRAC31S |
350 |
100 |
600 |
17 |
115 |
450 |
КР293КП3Б(В), КР293КП4Б(В) К449КП3БР(Т) KAQW210S, AQW210S |
|
PRAC37S |
60 |
320 |
2000 |
0,8 |
195 |
400 |
КР293КП3А, КР293КП4А KAQW212S, AQW212S |
