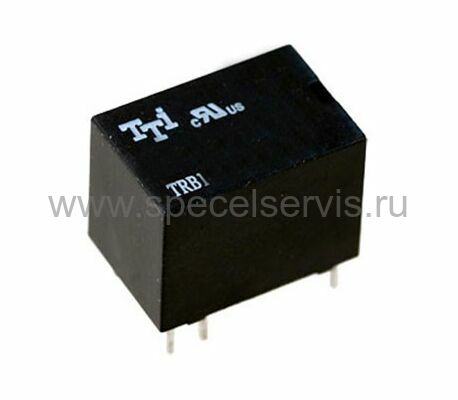

TRB1-24VDC-SA-CD-R

Телекоммуникационные реле семейства TRB1 конструктивно выполнены в герметичном корпусе с одной переключающей группой контактов (SPDT) и рассчитаны на коммутацию тока силой до 3 А, что соответствует мощности в нагрузке 360 ВА или 90 Вт. Внутри семейства реле разделяются на версии со стандартной катушкой (D, 0,36 Вт) и малопотребляющие (L, 0,2 Вт).

Кроме компактных размеров, реле TRB1 отличаются также малым весом, увеличенным механическим ресурсом срабатываний, высокой скоростью переключения и устойчивостью к ударным нагрузкам с ускорением не менее 10 g.

• Конфигурация контактной группы: 1 Form C (SPDT);
• Покрытие контактов: золото;
• Нагрузочная способность контактов: 3 А (120 В AC, 24 В DC);
• Максимально допустимое напряжение на контактах: 240 В AC, 60 В DC;
• Максимально допустимый ток через контакты: 3 А;
• Максимально допустимая мощность в нагрузке: 360 ВА, 90 Вт;
• Сопротивление контактов: 100 мОм;
• Время срабатывания: 5 мс;
• Время отпускания: 5 мс;
• Напряжение срабатывания: 75 % от номинального напряжения;
• Напряжение отпускания: 10 % от номинального напряжения;
• Максимально допустимое рабочее напряжение: 110% от номинального напряжения;
• Напряжение пробоя между катушкой и контактом: 500 В (1 мин);
• Напряжение пробоя между контактами: 500 В (1 мин);
• Число механических срабатываний: не менее 300 операций/мин;
• Число электрических срабатываний: не менее 30 операций/мин;
• Механический ресурс срабатываний: 1х10⁷;
• Сопротивление изоляции: 100 МОм (500 В);
• Повышение температуры обмотки: не более 40 °С;
• Относительная влажность: 45…85 %;
• Устойчивость к ударным нагрузкам: не менее 10 g;
• Габариты корпуса: 15,7х10,4х11,7 мм;
• Вес: 3,5 г;
• Рабочая температура: -25…+55 °С;
• Соответствует стандартам UL и cUL (Е156521);
• Соответствует директиве RoHS.

Области применения: телекоммуникационное оборудование, микропроцессорное управление, системы «умный дом».

Параметры обмотки реле TRB1
