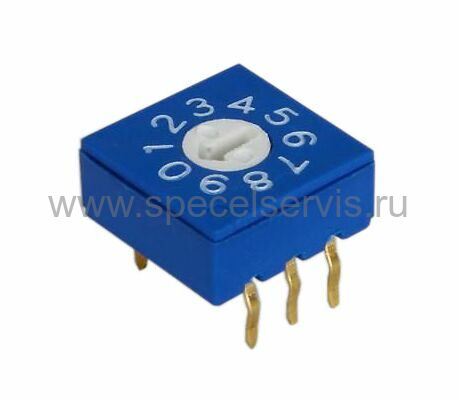

ERD110RSZ

Поворотный кодовый DIP-переключатель на 10 позиций

Поворотные DIP-переключатели серии ERD1 формируют на четырех контактах выходные электрические сигналы, согласно с положением вала, в бинарном десятичном коде или в шестнадцатеричном, в зависимости от конкретной модели. Наравне с реальными кодами, существуют варианты исполнения и с дополнительными кодами. Механическая износоустойчивость превышает 1000 циклов переключения.

Кодовые поворотные переключатели ERD1 выпускаются в полностью герметичных пластиковых корпусах со штыревыми или планарными выводами, а также в прямом и угловом исполнении.

• Полностью герметичная конструкция;
• Кодировка: бинарная десятичная (8 или 10 позиций) и шестнадцатеричная (16 позиций);
• Виды кодов: реальные и дополнительные;
• Покрытие контактов: золочение;
• Ток через контакт: 25 мА при 24 В DC (переключ.), 100 мА (не переключ.);
• Сопротивление контакта: не более 100 мОм;
• Сопротивление изоляции: не менее 1000 МОм при 100 В DC;
• Электрическая прочность: 250 В АС в течение 60 сек;
• Механическая износоустойчивость: 1000 циклов;
• Габариты корпуса: 10х10х5,4 мм;
• Материал корпуса: огнеупорный пластик UL 94V-0;
• Температура пайки: 230 ±5 °С в течение 5 сек;
• Температура хранения: -40…+85 °С;
• Рабочий диапазон температур: -25…+70 °С;
• Соответствует директиве RoHS.

Информация для заказа

1. ERD – кодовый поворотный DIP-переключатель
2. Способ переключения:
       1 – без вала, выводы 3:3
       2 – с валом, выводы 3:3
       3 – без вала, выводы 1:4
       4 – с валом, выводы 1:4
3. Число позиций:
       08 – 8 позиций
       10 – 10 позиций
       16 – 16 позиций
4. Код:
       R – реальный
       C – дополнительный
       A – реальный (с крестовиной)
       B – дополнительный (с крестовиной)
5. Конструкция:
       S – стандартная
       R – угловая с шагом 2,54 мм
       F – угловая с шагом 5,08 мм
       M – для поверхностного монтажа
       D – для поверхностного монтажа, на катушке
6. Дополнительный символ:
       `отсутствует` – стандартный тип, корпус синего цвета
       02 – корпус черного цвета
7. Z – соответствует требованиям RoHS
