ESP1010

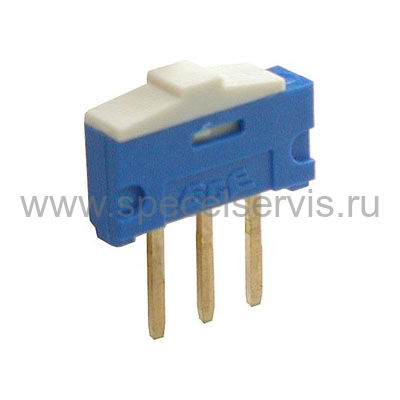

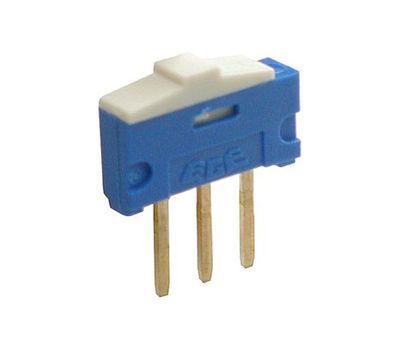

Миниатюрные сдвиговые переключатели серии ESP содержат в своем корпусе одну контактную группу SPDT со штыревыми выводами для монтажа на печатную плату. Корпус и слайдер выполнены из негорючего пластика, исключающего случайные замыкания с соседними компонентами. Толщина корпуса переключателей не превышает 2,5 мм, что позволяет устанавливать их вплотную друг к другу со стандартным шагом 2,54 мм. Благодаря низкому контактному сопротивлению и малой емкости контактов, такие переключатели отлично подходят для коммутации на плате логических и сигнальных цепей, а также маломощного питания.

Сдвиговые переключатели ECE серии ESP отличаются от аналогичной продукции других производителей повышенным в несколько раз ресурсом механических переключений.

• Тип переключателя: SPDT, ON-ON;
• Постоянный ток через контакты: 0,5 А (12 В) или 0,2 А (24 В);
• Минимальный ток переключения: 1 мА (10 мВ);
• Сопротивление контактов: менее 100 мОм;
• Электрическая прочность диэлектрика: 2 мА при 500 В DC (1 мин.);
• Максимальная емкость: 1,5 пФ;
• Сопротивление изоляции: не менее 10000 МОм (500 В DC);
• Механический ресурс: 5000 циклов;
• Шаг выводов: 2,54 мм;
• Форма штыревых выводов: прямые;
• Материал корпуса: негорючий пластик (UL94V-0);
• Материал выводов: латунь с покрытием золотом по никелю;
• Температура пайки: 230 °C (3 сек);
• Рабочий температурный диапазон: -25...+70 °C;
• Температура хранения: -40...+85 °C;
• Габариты корпуса: 10х6,5х2,5 мм.
