ТВ1-1

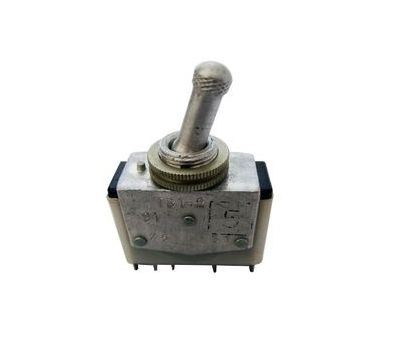

ТВ1-1 ВЗКА - фото

Наведите на картинку для увеличения

120.00 Р
105.00 Р50+
98.00 Р150+
Под заказ
Оптовые цены:
Кол-во 50+ 150+
Цена 105.00 Р 98.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10100938
Бренд:ВЗКА
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ТВ1-1 – Описание

Выключатели типа «Тумблер» серии ТВ предназначены для коммутации электрических цепей управления переменного и постоянного тока. Переключатели ТВ применяются в электрических цепях управления, сигнализации и контроля.

Исполнительный элемент выключателя ТВ-1-1 представлен рычагом, который следует переместить в одно или более фиксированных положений, чтобы изменить положение контакта.
Выключатель - «Тумблер» соответствует требованиям ГОСТ Р МЭК 61058.1-2000.


Технические характеристики тумблеров ТВ1-1
Параметр Значение
Номинальное напряжение
- переменного тока частотой 50-60Гц, В
- постоянного тока, В
500
200
Номинальный ток, А 5
Максимальный ток, А 10
Рабочее положение выключателя «Тумблер» Любое
Масса, кг не более 0,02
Степень огнестойкости 1
Степень загрязнения 2
Степень защиты по ГОСТ 14255-69 IP40
Климатическое исполнение по ГОСТ 15150-69 и ГОСТ 15543.1-89 УХЛ3

  • Выключатель «Тумблер» обеспечивает замыкание или размыкание электрической цепи.
  • Все резьбовые разборные соединения предохранены от самоотвинчивания.
  • Усилие нажатия выключателя «Тумблер» для срабатывания в пределах от 5Н до 10Н.
  • Выключатель «Тумблер» выдерживает без остаточных деформаций пружинящих деталей 10000 циклов.
  • Зажимы для присоединения к стационарной проводке обеспечивают соединение проводов номинальным сечением от 2,5 мм (2) до 6 мм (2).
  • Выключатели типа «Тумблер» обладают паяемостью без дополнительного обслуживания в течение 12 месяцев с даты изготовления при соблюдении режимов и правил выполнения пайки.
  • Выключатели типа «Тумблер» сохраняют работоспособность и внешний вид после воздействия на них относительной влажности 90% при температуре +40С в течение 2 суток.
  • Выключатели стойкие к воздействию климатических факторов от +65С до -45С

    Гарантийный срок эксплуатации выключателей «Тумблер» серии ТВ 12 месяцев.

    Тумблер серии ТВ предназначен для встройки в панель управления, состоит из рычажного переключения и обоймы с подпружиненными контактами имеющих от 4 до 8 контактов. Контакты бывают парно замкнуты, парно разомкнуты. На корпусе тумблера ТВ имеется выпуклость в виде штырька высотой 2,5 мм. что является исходным ключом.

    Принцип действия
    Положение переключателя тумблера ТВ 1-1 от ключа -1-2замкнут, 3-4 разомкнут, к ключу 3-4-замкнут, 1-2-разомкнут.
    Положение переключателя тумблера ТВ 1-2 от ключа 7-8-разомкнут, 6-5-разомкнут, 3-4-замкнут, 1-2-замкнут. При положении переключателя к ключу 1-2-разомкнут, 3-4-разомкнут, 6-5-замкнут, 7-8-замкнут.
    Положение переключателя тумблера ТВ 1-4 от ключа 7-8-разомкнут, 5-6-разомкнут, 4-3-разомкнут, 1-2-разомкнут. При положении к ключу 7-8-замкнут, 6-5-замкнут, 4-3-замкнут, 1-2-замкнут.

    Классификация тумблеров типа ТВ Выключатели «Тумблер» ТВ классифицируются по типоисполнениям в зависимости от эксплуатационного назначения. Исполнение выключателей типа «Тумблер» обозначается по количеству и коммутационному положению контактов (замыкающих и размыкающих)

    Тип выключателя «Тумблер» Количество контактных полюсов Контакты
    замыкающих размыкающих замыкающих размыкающих
    ТВ 1-1 1 1 2 2
    ТВ 1-2 2 2 4 4
    ТВ 1-4 4 - 8 -
