ЛА-20USB

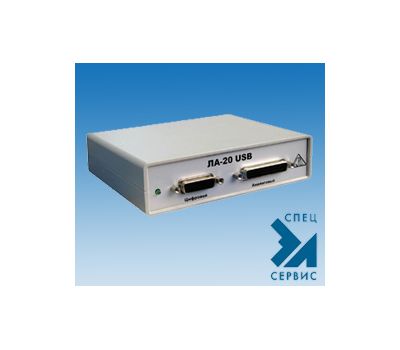

ЛА-20USB Р-Ш - фото

Наведите на картинку для увеличения

24 990.00 Р
23 990.00 Р5+
22 991.00 Р15+
Под заказ
Оптовые цены:
Кол-во 5+ 15+
Цена 23 990.00 Р 22 991.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138688
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ЛА-20USB – Описание

АЦП 12 разрядов 32 однополюсных или 16 дифференциальных каналов с мультиплексированием, внешнее устройство


ЛА-20USB плата сбора данных USB 12-разрядов (рис.1)

  • в системах сбора данных для полевых и натурных испытаний;
  • в системах удалённого контроля;
  • как многоканальный самописец;
  • в переносных и мобильных регистраторах сигналов;
  • как основа для построения радиомониторинговых систем

    Особенности

  • внешнее исполнение;
  • не требует внешнего питания;
  • подсоединение к любому компьютеру, имеющему интерфейс USB;
  • Поддерживаются режимы передачи данных Full-speed (USB 1.1) и High-speed (USB 2.0);
  • Максимальная длина USB кабеля для режима USB 2.0 не более 1.5 м, для режима USB 1.1 не более 3м;
  • 32 однополюсных или 16 дифференциальных каналов с мультиплексированием;
  • входное сопротивление не менее 5 МОм;
  • программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В,± 0,5мВ, ± 0,25В, ±0,1В, ±0,05В. (индивидуально для каждого канала);
  • режим внешнего старта и внешней частоты дискретизации;
  • 16 цифровых линий: 8-ввода и 8-вывода;
  • разъём DHS-26 для цифровых линий и DHS-44 для аналоговых;
  • горячее подключение (подключение и отключение без выключения питания компьютера)

    • Аналоговые входы
    Количество аналоговых каналов 32 однополюсных или 16 дифференциальных каналов с мультиплексированием
    Диапазоны входного сигнала ± 10 В..± 0,05 В
    Входное сопротивление не менее 5 МОм
    Защита по напряжению ± 15 В (при включенном питании)
    Аналогово-цифровой преобразователь
    Тип АЦП Последовательного приближения
    Количество бит в выходном регистре АЦП 12
    Диапазон частот выборок 16 Гц...50 кГц
    Время преобразования 20 мкс
    Цифровой порт
    Количество линий 8 вывода и 8 ввода (с защёлкой)
    Уровни и пороговые значения КМОП (ТТЛ совместимые)
    Общие данные
    Шина интерфейса с ПЭВМ USB 2.0
    Потребляемая мощность +5В - 500мА(питание от шины USB)
    Габариты 195x110мм
